Montáž klaksóna a fanfáry – najčastejšie chyby a odporúčania
Vymeniť klaksón alebo namontovať fanfáru zvládne aj skúsený amatér — ale len ak pozná základné pravidlá a vie, kde sú hranice svojpomocnej montáže. Každé vozidlo má iné zapojenie, iný typ konektora a iný spôsob ovládania klaksóna. Tento článok nie je univerzálny návod krok za krokom — je to orientačný sprievodca, ktorý vám povie, na čo myslieť pred montážou, kde sa najčastejšie robí chyba a kedy je rozumnejšie zveriť prácu autoelektrikárovi.
Dôležité upozornenie: informácie v tomto článku sú všeobecné. Konkrétny postup montáže, prierez káblov, hodnotu poistky a spôsob zapojenia vždy overte v návode výrobcu zariadenia a podľa elektrickej schémy vášho vozidla. Pri akejkoľvek pochybnosti odporúčame zveriť montáž odborníkovi.
Rýchly prehľad: čo overiť pred montážou
Skôr než siahate po náradí, overte štyri základné veci:
Napätie palubnej siete. Osobné autá a dodávky majú štandardne 12 V, kamióny, autobusy a ťažká technika 24 V. Zariadenie musí zodpovedať napätiu vášho vozidla.

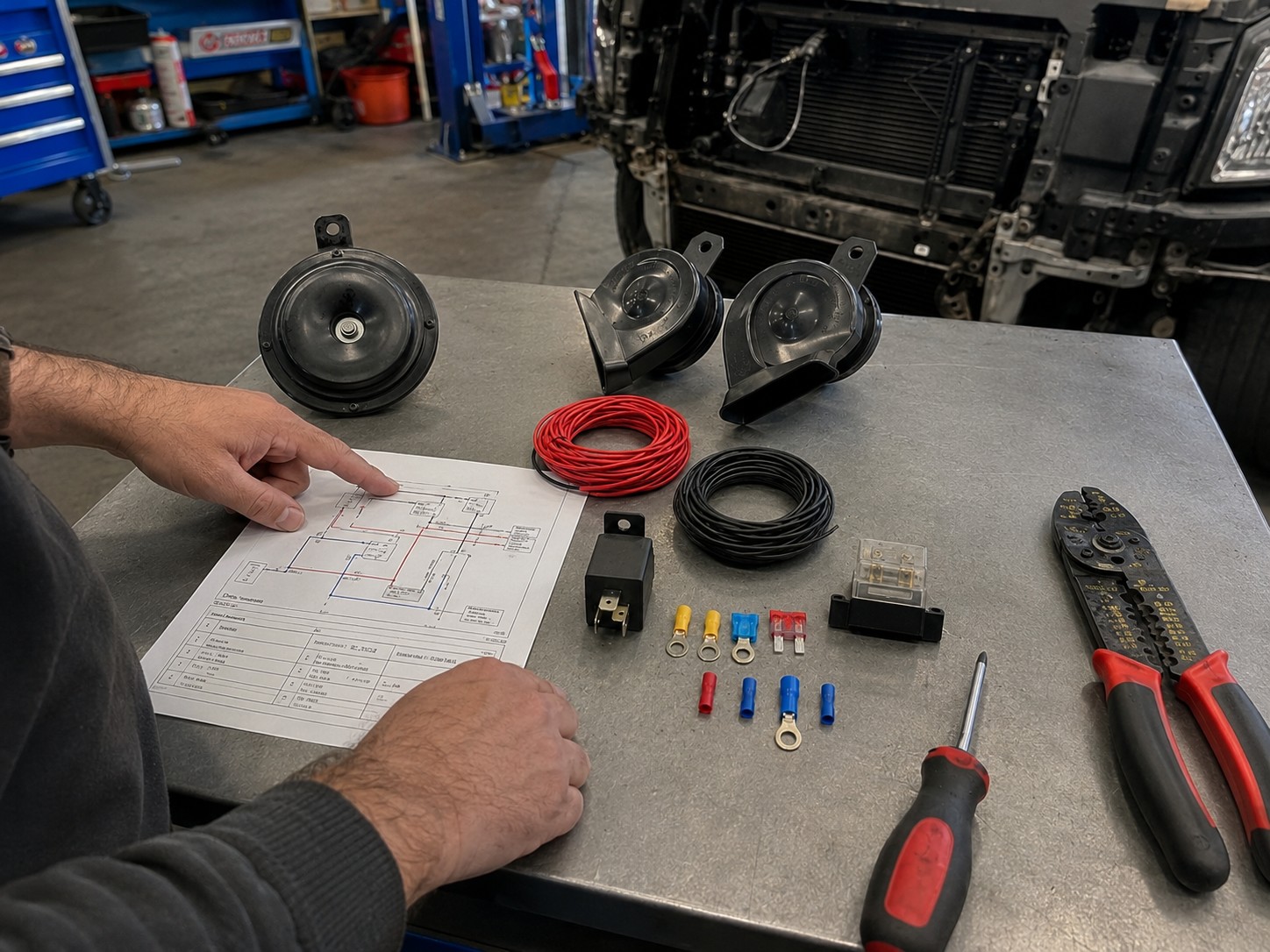

Typ ovládania klaksóna vo vozidle. Niektoré vozidlá spínajú klaksón privedením plusu (+), iné spínaním kostry (–) cez volant. Toto rozlíšenie je kľúčové pre správne zapojenie — pri opačnom zapojení môže klaksón trúbiť bez prestania alebo vôbec nefungovať. Pred montážou si overte, ako je zapojený pôvodný klaksón vo vašom vozidle.
Odber prúdu nového zariadenia. Diskový klaksón má typicky nízky odber, slimáková dvojica vyšší, kompresor pri rozbehu výrazne vyšší. Odber nájdete v technickej špecifikácii výrobku. Podľa neho volíte poistku, prierez káblov a potrebu relé.
Homologizácia. Ak má byť zariadenie používané na vozidle v cestnej premávke, overte, či má príslušné schválenie — pre klaksóny a fanfáry ide predovšetkým o predpis UN/ECE R28. Predpis okrem iného vyžaduje súvislý a rovnomerný zvuk. Sirénové, melódiové a špeciálne výstražné tóny preto nepatria na bežné civilné vozidlo v cestnej premávke.
Kde klaksón a fanfáru umiestniť
Elektromagnetické fanfáry a klaksóny patria do motorového priestoru — za predný nárazník, na nosnú konštrukciu pri chladiči alebo na bočnicu motorového priestoru. Motorový priestor im poskytuje krytie pred priamym dažďom a jednoduchý prístup k pôvodnej kabeláži.
Kľúčové pravidlo platí pre všetky typy: otvor klaksóna alebo trúbky musí smerovať nadol alebo mierne do strany — nikdy nahor. Voda, nečistoty a soľ z vozovky by stiekli priamo do tela zariadenia. Toto pravidlo platí bez výnimky pre diskové klaksóny, slimákové fanfáry aj trúbky elektropneumatických sád.
Elektropneumatické fanfáry s kompresorom si vyžadujú miesto pre tri samostatné komponenty — kompresor, trúbku a hadicu medzi nimi. Kompresor patrí na pevný podklad v motorovom priestore, ďalej od priameho tepla výfuku. Trúbka patrí do priestoru, kde môže zvuk voľne vychádzať — za nárazník alebo pred chladič. Hadica medzi nimi musí byť vedená bez ostrých ohybov, ďalej od pohyblivých a horúcich častí.
Vzduchové fanfáry pre kamióny a ťažkú techniku sa montujú najčastejšie na strechu kabíny, na stĺpiky za kabínou alebo na rám. Dôvodom je voľné šírenie zvuku bez prekážok. Trúbky na streche sú vystavené priamemu počasiu — používajte modely určené pre exteriérovú montáž.

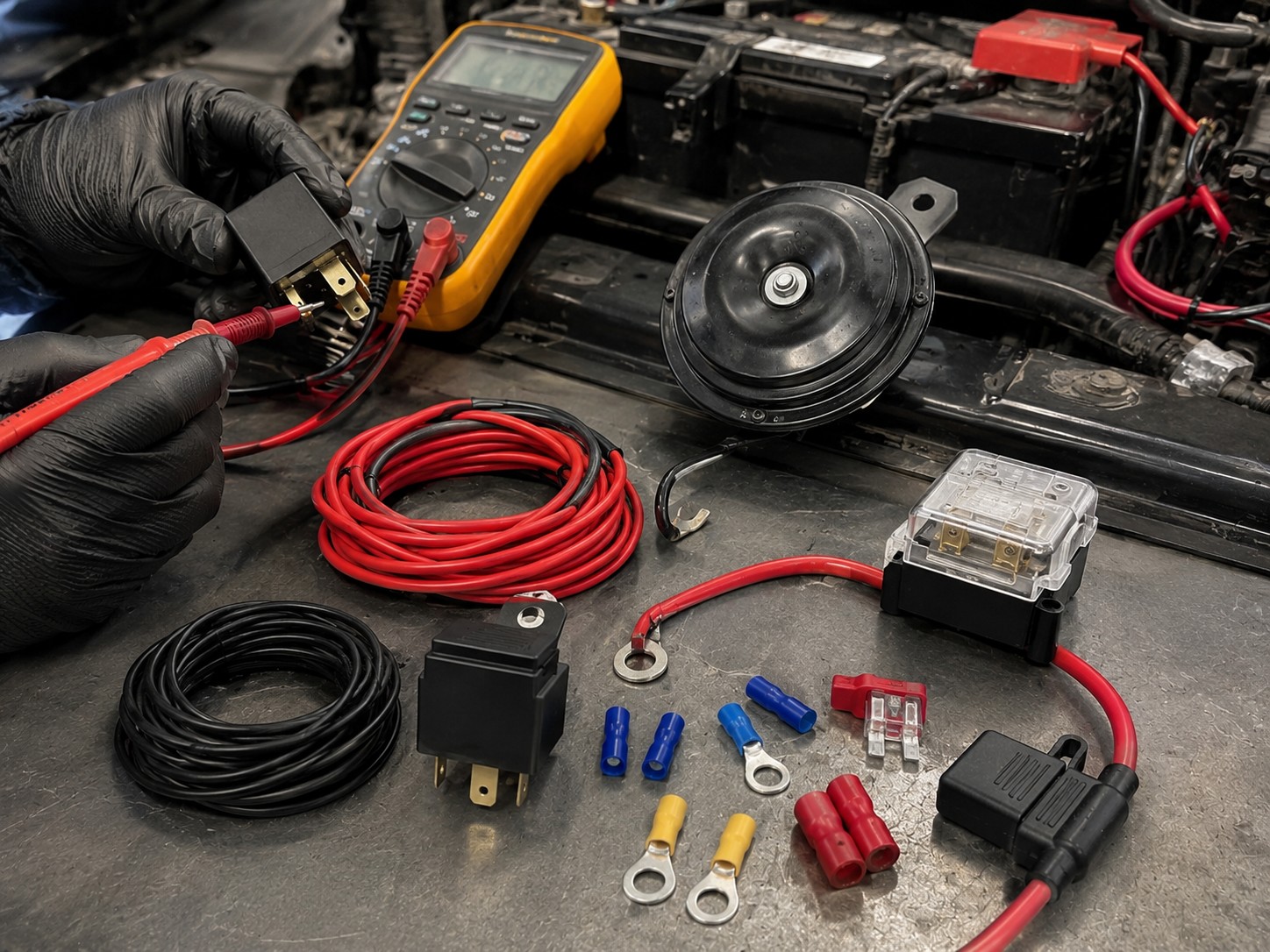

Relé: kedy je potrebné a čo robí
Relé je elektrický prepínač — malý riadiaci prúd z tlačidla na volante ovláda cívku relé, ktorá zopne silové kontakty privádzajúce prúd priamo z batérie k zariadeniu. Výsledok: volantové tlačidlo nie je zaťažené silným prúdom a pôvodná kabeláž zostáva v bezpečných medziach.
Pri jednoduchom diskovom klaksóne s nízkym odberom a priamej náhrade OEM zariadenia relé väčšinou nie je nevyhnutné — závisí od konkrétneho vozidla a odberu nového klaksóna. Pri slimákovej dvojici, elektropneumatickej fanfáre alebo výstražnom zvukovom systéme je relé štandardnou súčasťou správneho zapojenia.
Poistku vždy zaraďte čo najbližšie k zdroju napájania — chráni celý obvod pred skratom. Hodnotu poistky a prierez káblov volte podľa odberu konkrétneho zariadenia, dĺžky vedenia a návodu výrobcu — nie podľa univerzálnych čísel z internetu.
Dôležité pri zapojení relé: pred zapojením overte, či vaše vozidlo ovláda klaksón privedením plusu alebo spínaním kostry. Zapojenie cievky relé závisí od tohto rozlíšenia. Pri relé s ochrannou diódou treba dodržať polaritu podľa schémy výrobcu. Pri nejasnostiach konzultujte s autoelektrikárom.
Vzduchová fanfára napojená na vzduchový okruh vozidla
Vzduchové fanfáry bez vlastného kompresora sa napájajú zo vzduchového okruhu vozidla — typicky kamióna, autobusu alebo traktora. Ide o iný typ montáže ako pri elektromagnetických zariadeniach.
Zásahy do vzduchového systému ťažkého vozidla by mal robiť servis, ktorý pozná konkrétnu konštrukciu vozidla. Vzduchový okruh pri kamiónoch a autobusoch môže súvisieť s brzdami, odpružením alebo pomocnými okruhmi — neodborný zásah môže ovplyvniť bezpečnostné systémy vozidla. Fanfára, hadica aj ventil musia byť dimenzované na pracovný tlak a parametre konkrétneho vzduchového okruhu podľa odporúčania výrobcu zariadenia.
Najčastejšie chyby pri montáži
Neoverené zapojenie pred začatím. Rôzne vozidlá spínajú klaksón rôznym spôsobom. Montáž bez overenia pôvodného zapojenia je najčastejší zdroj problémov — od nefunkčného klaksóna až po trvalé trúbenie.
Otvor trúbky smeruje nahor. Voda stečie do tela zariadenia a poškodí membránu alebo kompresor. Správna orientácia pri montáži je jednoduchá prevencia.
Poddimenzovaná kabeláž alebo poistka. Opakované vypaľovanie poistky je signál, že niečo nesedí — buď poistka, alebo kábel nie sú dimenzované na odber zariadenia. Riešením nie je dávať silnejšiu poistku, ale overiť odber a prierez káblov podľa návodu výrobcu.
Vynechané relé pri výkonnejšom zariadení. Zariadenie môže fungovať, ale pôvodný ovládací obvod je dlhodobo zaťažený nad rámec svojho určenia.
Hadica kompresorovej fanfáry vedená cez ostrú hranu alebo v ohybe. Obmedzuje prietok vzduchu, znižuje výkon a pri vibráciách sa môže pretrieť alebo zlomiť.
Neotestovaný systém pred finálnou montážou. Pred definitívnym upevnením vždy systém otestujte — skontrolujte funkciu, overte, že nič nezostáva trvalo zopnuté, a skontrolujte izoláciu spojov.
Kedy ísť k autoelektrikárovi
Svojpomocná montáž má svoje hranice.
Zverte prácu odborníkovi vždy, keď:
- si nie ste istí, ako je zapojený pôvodný klaksón vo vašom vozidle,
- vozidlo má moderný CAN bus systém alebo airbag modul v stĺpiku volantu,
- montujete kompresorovú fanfáru a nemáte skúsenosti s autoelektrikou,
- ide o zásah do vzduchového okruhu ťažkého vozidla,
- po montáži zariadenie nefunguje správne a neviete určiť príčinu.
Celú ponuku klaksónov, fanfár a príslušenstva — vrátane relé a poistiek — nájdete v kategórii klaksóny a fanfáry na Speedtech.sk.
Najčastejšie otázky (FAQ)
Musím pri výmene klaksóna odpojiť batériu?
Odporúča sa pri každej elektrickej montáži. Odpojenie záporného pólu batérie pred začatím práce predíde neúmyselnému skratu. Je to správny prvý krok bez ohľadu na to, aké jednoduché sa zdá konkrétne zapojenie.
Klaksón trúbi bez prestania, aj keď netlačím na volant. Čo je zle?
Najčastejšia príčina: mnohé vozidlá nespínajú klaksón plusom, ale spínaním kostry (–) cez pôvodný ovládací obvod. Ak sa nový klaksón zapojí bez overenia pôvodného spôsobu spínania, môže zostať obvod trvalo uzavretý. Riešením je overiť pôvodný spôsob spínania, správne zapojenie kontaktov, uzemnenie a prípadne zapojenie cez relé podľa schémy vozidla a návodu výrobcu. Pri nejasnostiach nechajte zapojenie skontrolovať autoelektrikárom.
Môžem zapojiť fanfáru s kompresorom priamo bez relé?
Pri kompresorovej fanfáre to neodporúčame. Kompresor má pri rozbehu vyšší odber a pôvodný ovládací obvod klaksóna na to nemusí byť dimenzovaný. Bezpečnejšie je zapojenie cez samostatnú poistku a relé podľa návodu výrobcu.
Môžem umiestniť trúbky fanfáry na strechu osobného auta?
Pri osobnom aute to väčšinou neodporúčame. Strešná montáž znamená zásah do karosérie, potrebu tesnenia otvorov, vedenie kabeláže alebo hadice cez karosériu a vyššie vystavenie vode, soli a nečistotám. Overte tiež, či je konkrétna fanfára vhodná a schválená na takéto použitie pri vozidle v cestnej premávke.
Ako dlhá môže byť hadica medzi kompresorom a trúbkou?
Závisí od konkrétnej sady. Platí, že hadica má byť čo najkratšia, bez ostrých ohybov a mimo horúcich alebo pohyblivých častí. Dlhšia hadica môže zhoršiť nástup zvuku alebo tlak. Riaďte sa odporúčaním výrobcu konkrétnej sady.
