Ako nainštalovať pracovné LED svetlo na traktor, bager alebo štvorkolku: postup krok za krokom
Prídavné pracovné svetlo kúpite za hodinu. Správna inštalácia rozhoduje o tom, či vydrží sezónu alebo začne robiť problémy po prvej jazde v blate. Jednoduchú montáž zvládnete svojpomocne, ak máte základnú zručnosť s elektroinštaláciou. Pri výkonnejších rampách, relé alebo zapojení do palubnej sústavy je bezpečnejšie obrátiť sa na autoelektrikára alebo servis.
Ak ešte neviete, aký typ svetla — rampu alebo jednotlivý reflektor — pre váš stroj vybrať, odporúčame začať článkom (LED rampa alebo pracovné svetlo: čo potrebuje traktor, bager či štvorkolka). Ak máte otázky ohľadom homologizácií, odpovede nájdete v článku ECE R10, R149, R112 a R65: Čo znamenajú homologizácie pri pracovných LED svetlách.

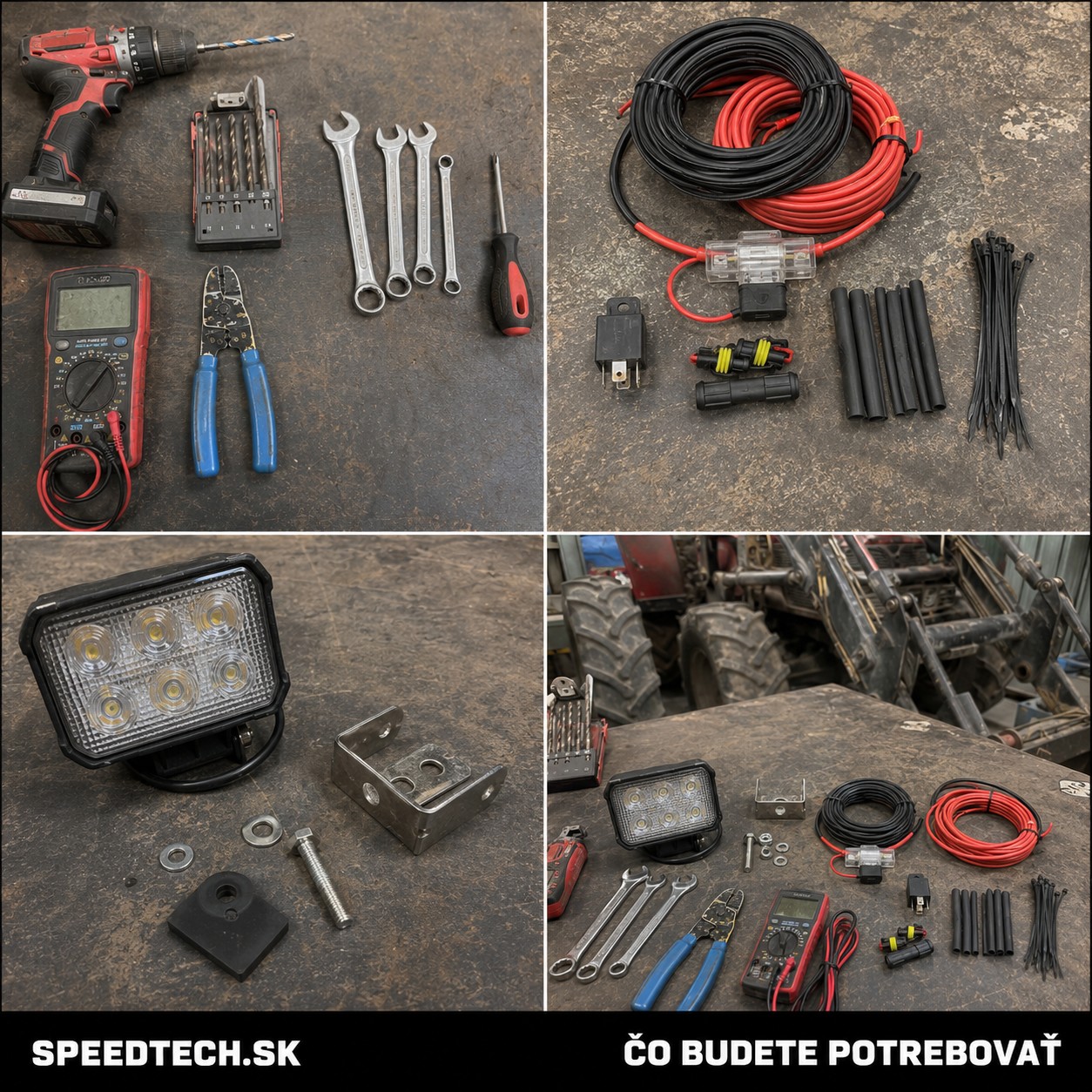

Čo budete potrebovať
Pred začiatkom si pripravte:
Náradie:
- Vŕtačku a sadu vrtákov na kov
- Skrutkovač a sadu kľúčov
- Multimeter — na overenie napätia a polarity
- Nôž alebo odizolovacie kliešte
Elektroinštalačný materiál:
- Kabeláž zodpovedajúca príkonu svetla a dĺžke vedenia — orientačne 1,5 mm² pre menšie pracovné svetlá, 2,5 mm² alebo viac pre výkonnejšie rampy; vždy riaďte sa odporúčaním výrobcu
- Poistka zodpovedajúcej hodnoty — voľte podľa prúdového odberu svetla a prierezu vodiča, nie len podľa wattov
- Relé — odporúčame pri výkonnejších svetlách alebo keď spínač nie je určený na priamy prúdový odber
- Vodiče s dostatočnou dĺžkou — vždy s rezervou
- Vodotesné spojky alebo zmršťovacie bužírky s lepidlom
- Káblové príchytky na upevnenie vedenia
Pri montáži na rám alebo kabínu:
- Vrtáky na kov
- Tmel alebo gumová priechodka na miesta, kde kábel prechádza cez karosériu

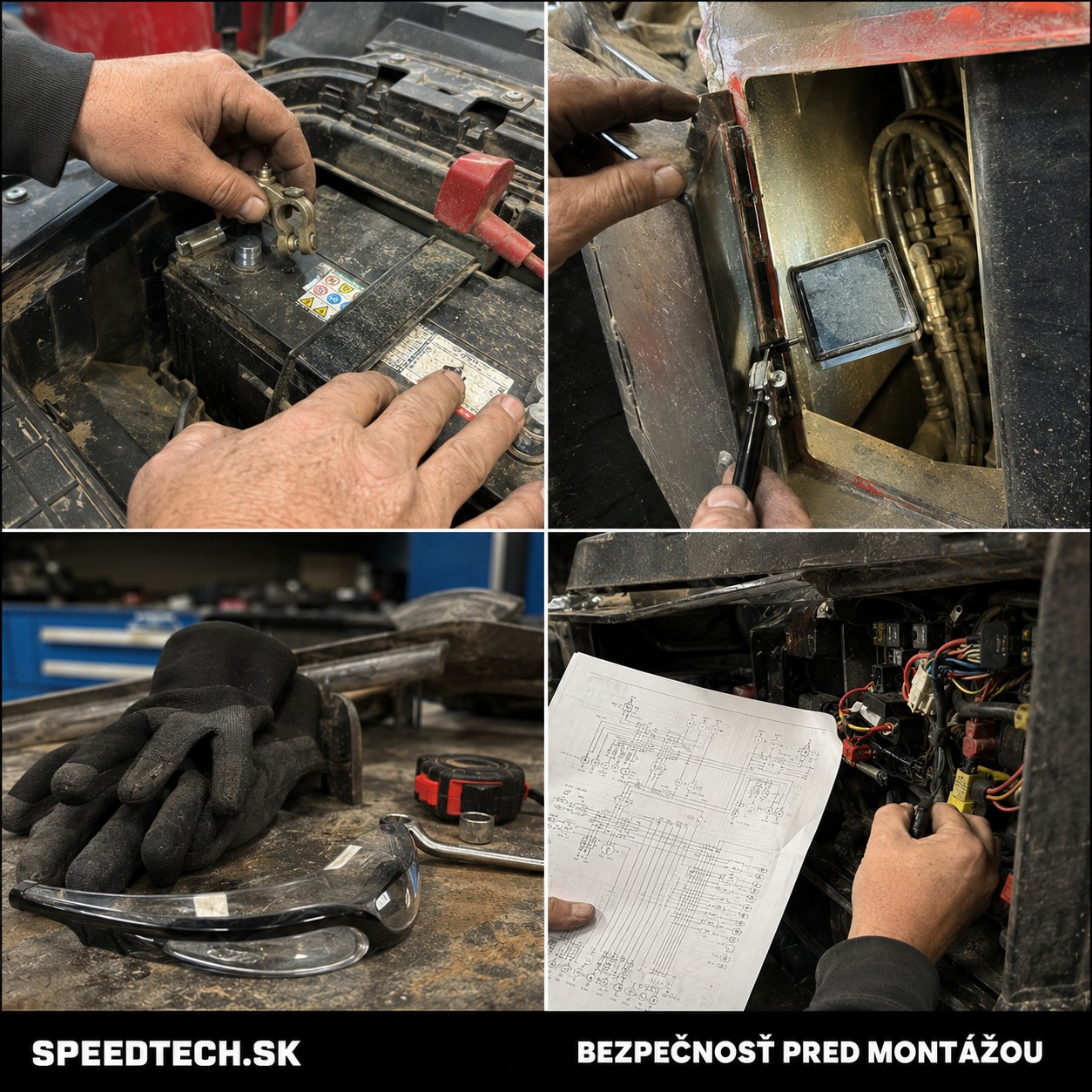

Bezpečnosť pred montážou
Pred začiatkom práce odpojte batériu alebo príslušný napájací okruh. Nevŕtajte do miest, za ktorými môžu byť káble, hydraulické hadice, palivové vedenie alebo iné komponenty — pred každým vrtom skontrolujte, čo sa nachádza za plechom. Pri novších strojoch so zložitou elektronikou nerobte zásahy do elektroinštalácie bez schémy alebo konzultácie so servisom.

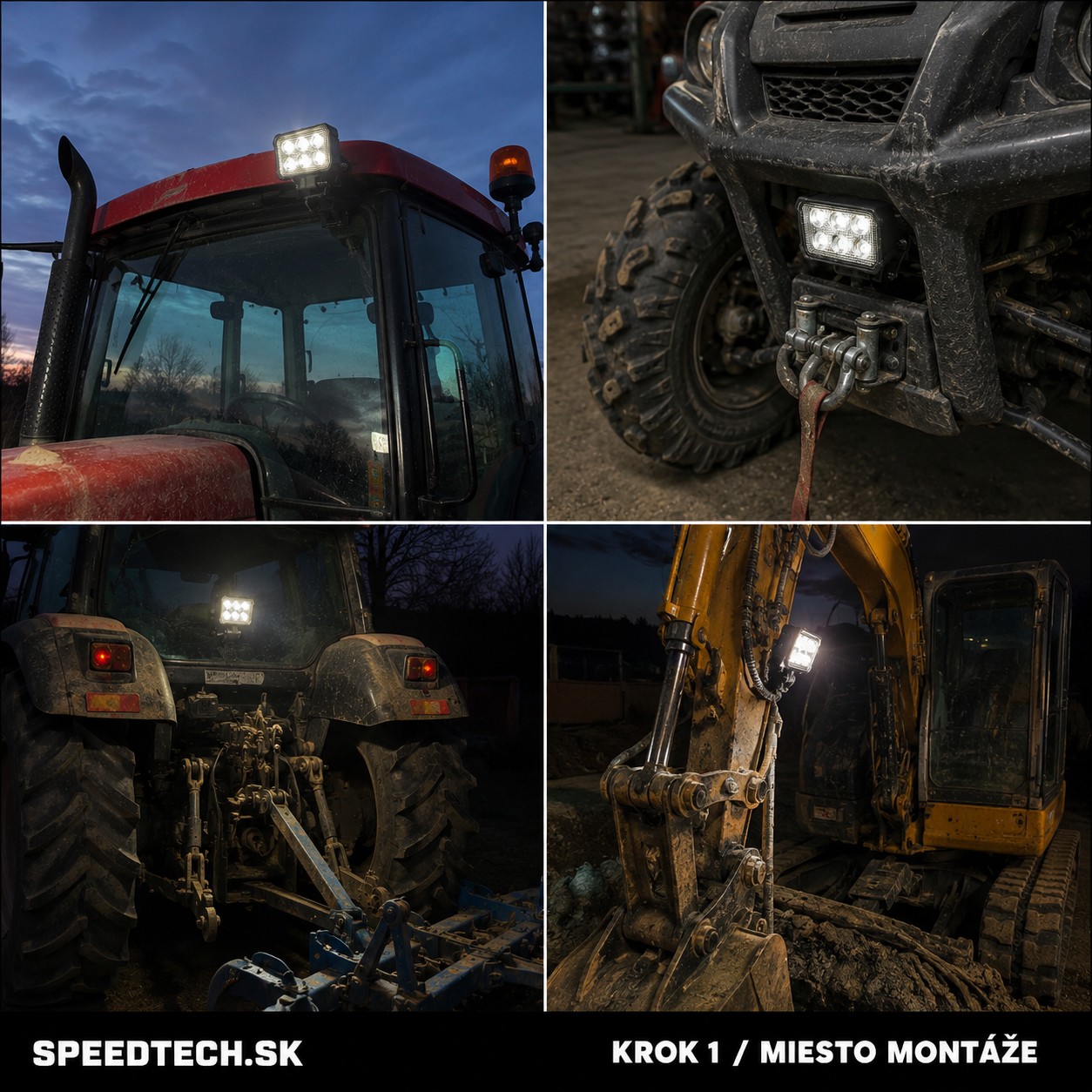

Krok 1 — Vyberte správne miesto montáže
Miesto montáže závisí od toho, čo svetlo má osvetľovať a na akom stroji pracujete.
Strecha kabíny je najčastejšia voľba pre traktory, kombajny a nakladače. Rampa na streche pokryje priestor pred strojom aj do strán — vodič má prehľad o celom pracovnom priestore. Pri montáži cez strechu treba precízne utesniť všetky otvory, cez ktoré prechádza kabeláž.
Predný rám alebo nárazník je správna poloha pre offroad vozidlá, lesné traktory a štvorkolky. Svetlo namierené nízko osvetlí terén tesne pred kolesom — presne tam, kde potrebujete vidieť v hustom poraste alebo blatistom teréne.
Zadná časť rámu alebo kabíny — pre traktoristov pracujúcich so závesom a pluhom, obsluhu odťahových vozidiel alebo každého, kto nakladá v noci. Rozptýlený lúč dozadu ukazuje, čo sa deje za strojom.
Výložník, záves alebo bočnica — pre bagre, nakladače a manipulátory. Svetlo priamo na pracovnom nástroji eliminuje tiene, ktoré by vznikali pri montáži na kabíne.

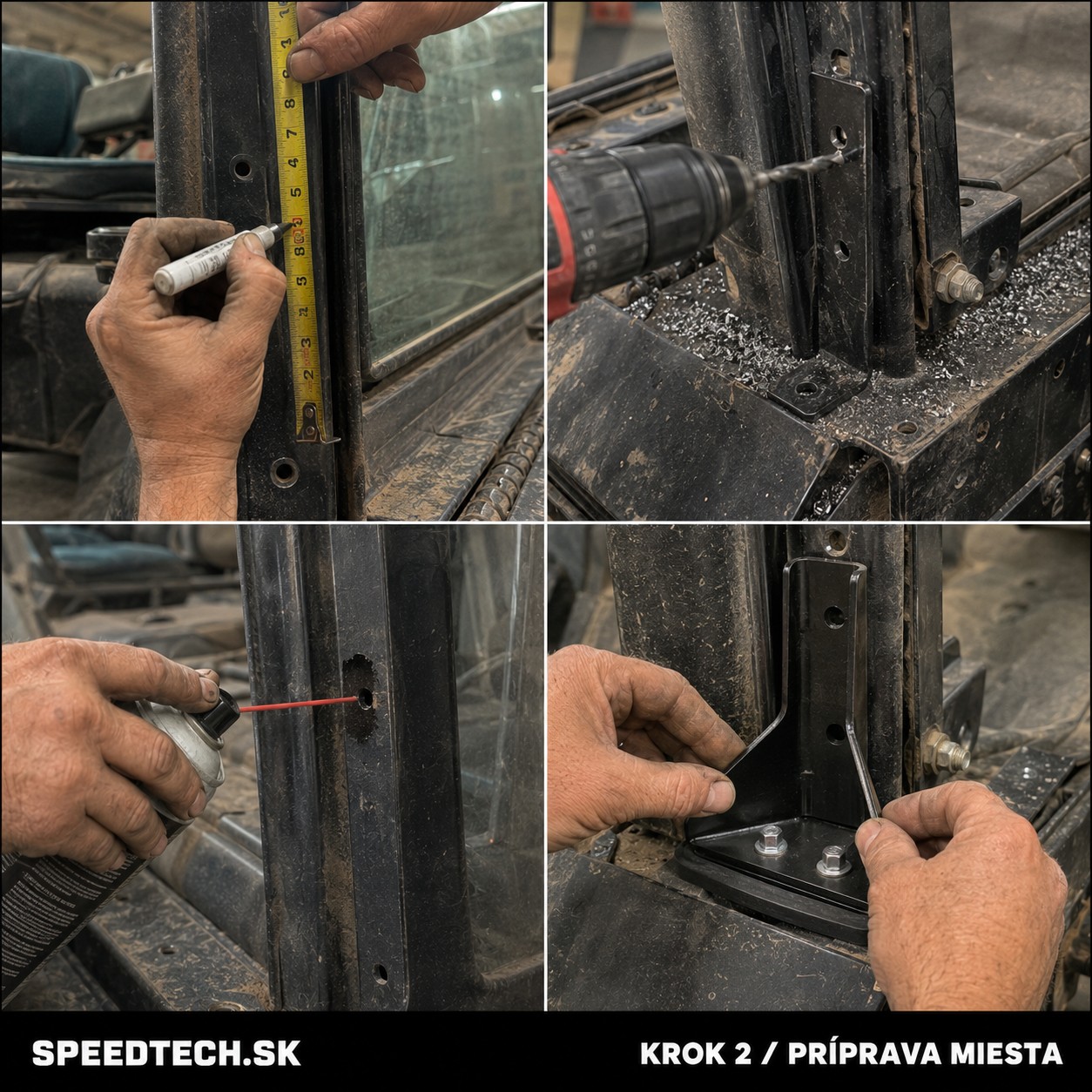

Krok 2 — Príprava montážneho miesta
Pri montáži na rám alebo kabínu označte miesta vrtákov podľa montážneho držiaka svetla. Väčšina pracovných svetiel a rámp sa dodáva s držiakom — použite ho ako šablónu.
Vyvŕtajte otvory vrtákom na kov zodpovedajúceho priemeru. Hrany otvorov opiľujte alebo ošetrite proti korózii — v ryhách a otvoroch drží vlhkosť a holý kov časom hrdzavie. Na traktore alebo kombajne, kde vibrácie a blato sú každodennou realitou, tento krok rozhoduje o životnosti montáže.
Pod montážny držiak svetla dajte gumovú podložku alebo použite tmel — zabraňuje vnikaniu vody pod držiak a tlmí vibrácie, ktoré by mohli uvoľniť skrutky.

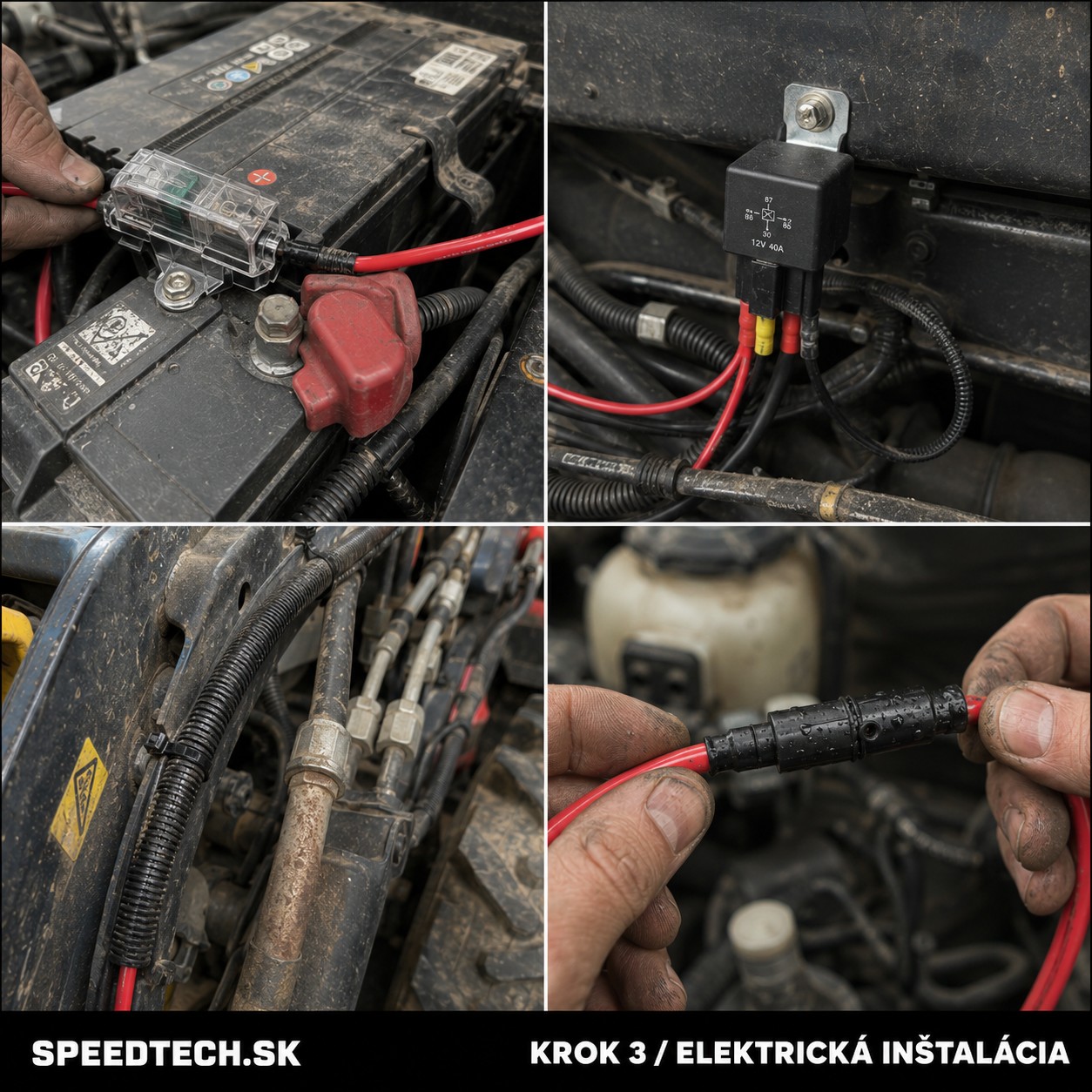

Krok 3 — Elektrická inštalácia
Elektrická inštalácia je miesto, kde väčšina lacných montáží zlyhá. Nedostatočná kabeláž, chýbajúca poistka alebo spojky bez ochrany voči vlhkosti — každá z týchto chýb sa prejaví skôr alebo neskôr.
Overte polaritu pred zapojením. Nepredpokladajte polaritu naslepo — overte ju multimetrom a riaďte sa schémou konkrétneho vozidla alebo stroja. Mnohé pracovné LED svetlá sú určené pre rozsah napríklad 10 – 30 V alebo 9 – 32 V, no vždy skontrolujte údaj výrobcu na konkrétnom produkte.
Poistka čo najbližšie k zdroju napájania. Poistka chráni kabeláž pred skratom — musí byť umiestnená na kladnom vodiči čo najbližšie k batérii alebo k bodu odbočenia z palubného rozvodu. Poistku voľte podľa prúdového odberu svetla a prierezu vodiča — hodnotu neurčujte len podľa wattov, ale podľa prúdu a odporúčania výrobcu. Poistka na konci vedenia pri svetle neplní svoju úlohu správne.
Relé pri výkonnejších svetlách. Relé odporúčame najmä pri výkonnejších svetlách alebo vtedy, keď spínač nie je určený na priamy prúdový odber svetla. Pri priamom zapojení cez poddimenzovaný spínač hrozí prehrievanie alebo poškodenie spínača. Relé odľahčí spínač — ten potom ovláda len cievku relé a samotný výkon ide cez samostatný istený okruh.
Kabeláž veďte ďalej od pohyblivých častí, výfuku a hydrauliky. Na traktore a kombajne je dostatok miest, kde sa kábel môže dostať do kontaktu s pohyblivou súčasťou alebo horúcim povrchom. Kabeláž priebežne upevnite príchytkami — voľne visiaci kábel sa na vibrujúcom stroji pretrháva v priebehu sezóny.
Prechody cez karosériu utesnite. Kábel prechádzajúci cez plech karosérie alebo kabíny veďte cez gumovú priechodku — kábel odierajúci sa o ostrú hranu plechu sa môže časom poškodiť. Miesta prechodu utesnite tmelom voči vlhkosti.
Spojky chráňte pred vlhkosťou. Na traktoroch, kombajnoch a štvorkolkách sú spoje kabeláže vystavené blatu, vlhkosti a vibráciám. Použite vodotesné spojky alebo zmršťovacie bužírky s lepidlom — izolačná páska sa časom odmotáva a spoj prestane chrániť.

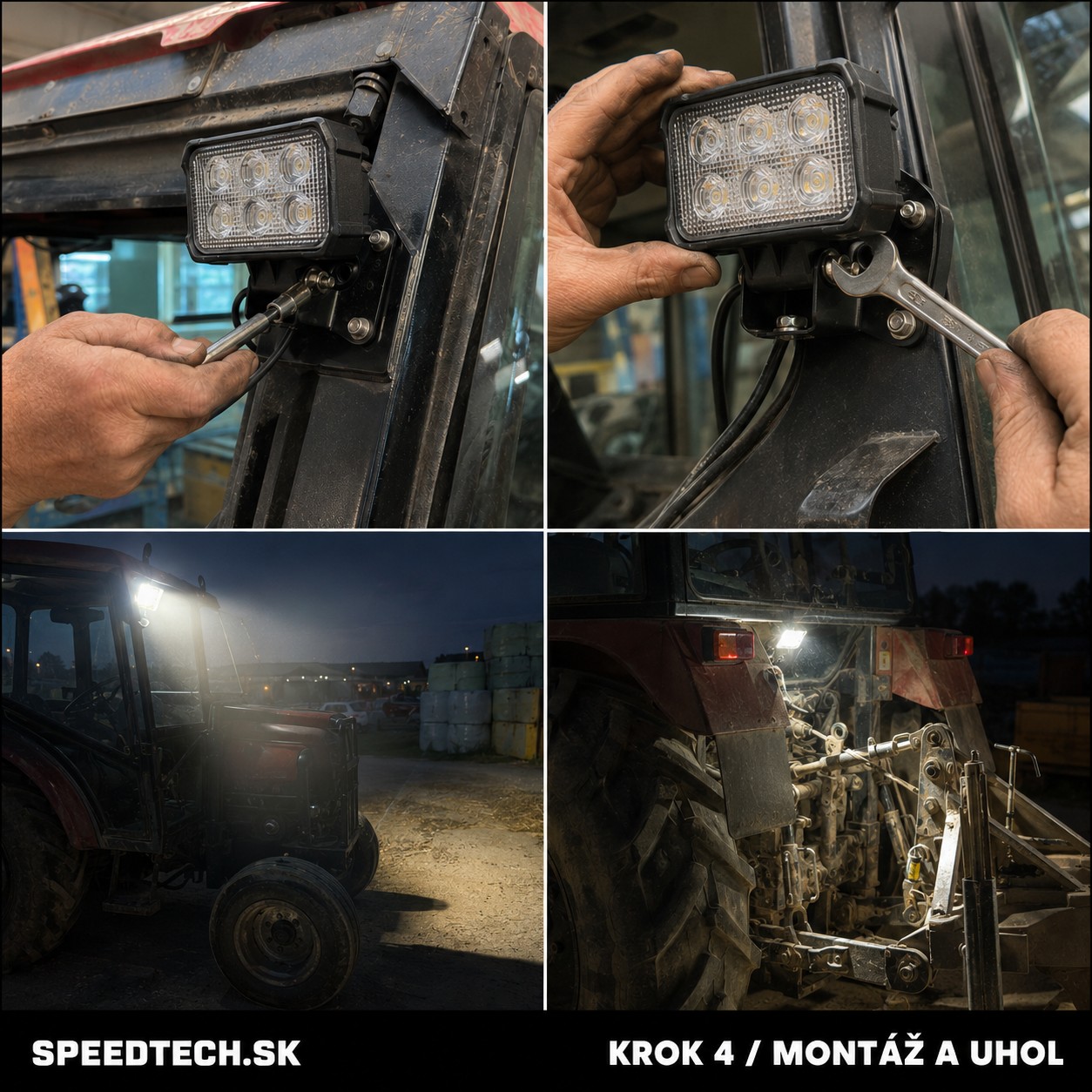

Krok 4 — Montáž svetla a nastavenie uhla
Svetlo upevnite na pripravený držiak — skrutky dotiahnite pevne, no bez pretiahnutia závitov. Pri hliníkových telách svetiel je riziko pretiahnutia reálne.
Nastavte uhol pred definitívnym utiahnutím. Väčšina pracovných svetiel a rámp má nastaviteľný uhol montáže. Nasmerujte svetlo podľa účelu — predná rampa na traktore by mala osvetľovať priestor pred strojom v horizontálnej rovine, nie oblohu ani bezprostredný predok traktora.
Správne nastavenie uhla otestujte až za tmy — za denného svetla nie je rozdiel viditeľný. Zapnite svetlo a skontrolujte, či osvetľuje presne ten priestor, ktorý potrebujete. Zadné reflektory nastavte tak, aby sa neodrážali od prívesného vozidla alebo náradia priamo do očí vodiča.

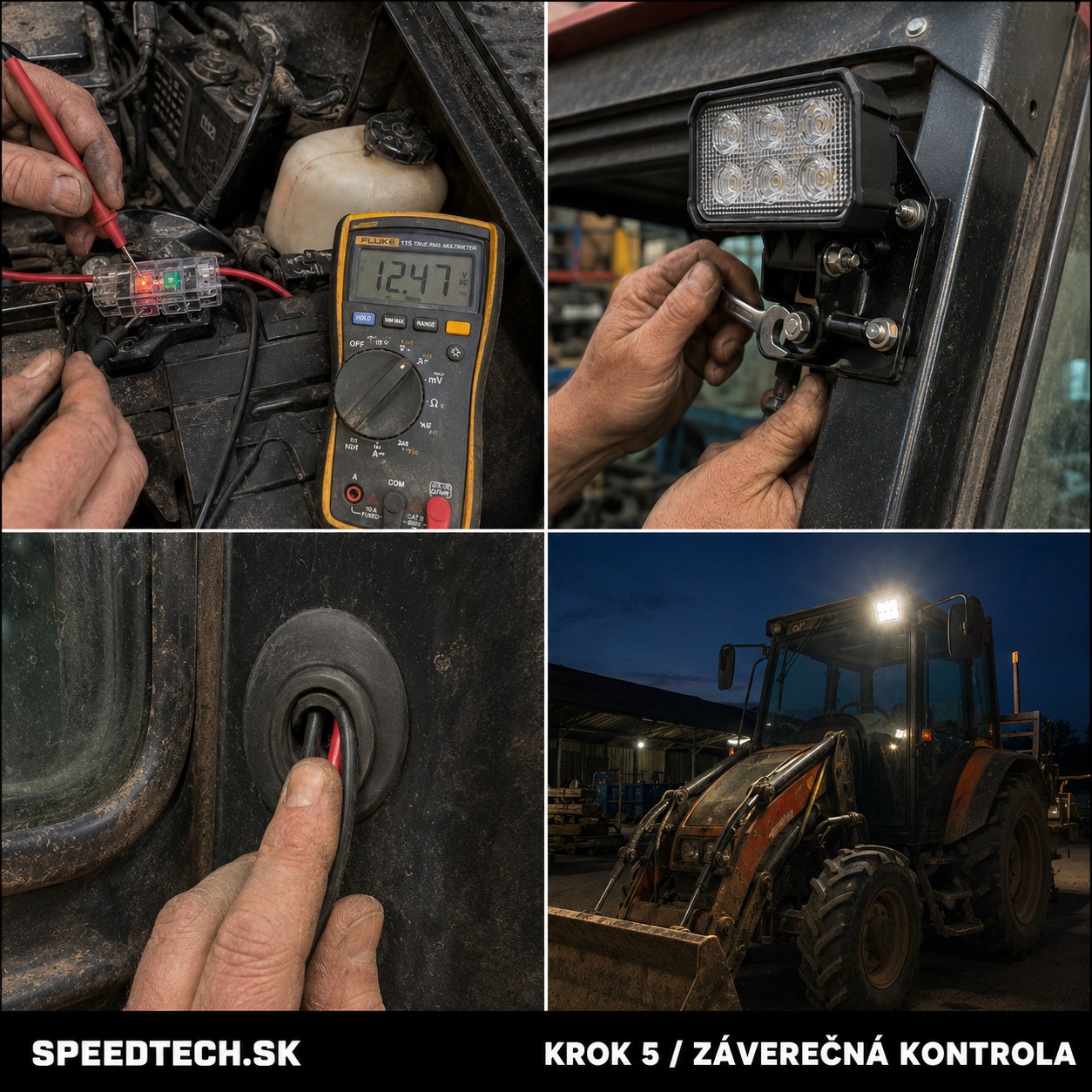

Krok 5 — Záverečná kontrola
Pred prvým použitím v teréne skontrolujte:
Elektrická časť — zapnite svetlo a skontrolujte, či svieti správne. Multimetrom overte, že napätie na svietidle zodpovedá palubnej sústave vozidla. Skontrolujte, že poistka má správnu hodnotu a nie je poškodená.
Mechanická časť — skontrolujte všetky skrutky a upevňovacie prvky. Po prvej jazde v teréne dotiahnite skrutky znovu — vibrácie pri prvej jazde odhalia prípadné nedotiahnuté spoje.
Tesnenia a priechodky — skontrolujte, že všetky miesta prechodu kabeláže sú utesnené a že pod držiakom svetla nie je medzera, cez ktorú by vnikala voda.
Uhol nastavenia — posledná kontrola za tmy pred nasadením do sezóny.

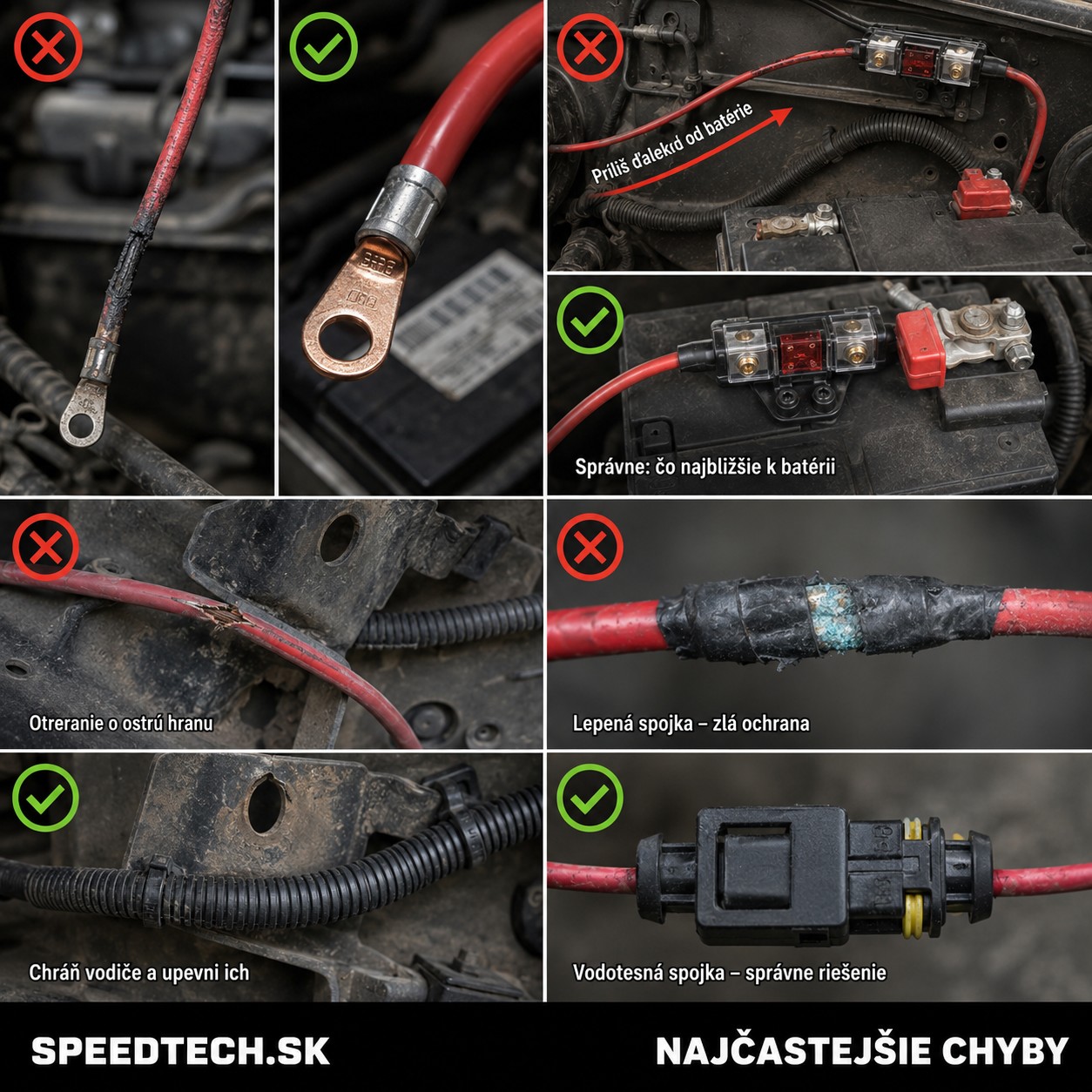

Najčastejšie chyby pri inštalácii
Poddimenzovaná kabeláž. Tenký vodič sa pri vyššom prúde prehrieva — riziko poruchy alebo požiaru. Vždy dimenzujte kabeláž podľa príkonu svetla, napätia, dĺžky vedenia a odporúčania výrobcu.
Chýbajúca poistka alebo poistka na nesprávnom mieste. Poistka na konci vedenia pri svetle nechráni kabeláž medzi batériou a svetlom. Poistka patrí čo najbližšie k zdroju.
Spojky bez ochrany voči vlhkosti. Izolačná páska na spoji kabeláže časom stráca priľnavosť a ochranu. Vodotesné spojky alebo zmršťovacie bužírky s lepidlom vydržia roky.
Voľne visiaca kabeláž. Na vibrujúcom stroji sa neupevnená kabeláž pretrháva — kabeláž priebežne upevnite príchytkami.
Svetlo bez ECE R10 na modernom stroji. Pri moderných traktoroch a strojoch s CAN-Bus elektronikou odporúčame používať svetlá s homologizáciou ECE R10. Svetlo bez tejto homologizácie môže zvyšovať riziko elektromagnetického rušenia elektroniky vozidla.
Najčastejšie otázky (FAQ)
Potrebujem na inštaláciu pracovného svetla relé?
Relé odporúčame pri výkonnejších svetlách alebo keď spínač nie je určený na priamy prúdový odber svetla. Pri priamom zapojení cez poddimenzovaný spínač hrozí prehrievanie alebo poškodenie spínača. Relé odľahčí spínač a predĺži jeho životnosť.
Akú hrúbku kabeláže použiť?
Kabeláž dimenzujte podľa príkonu svetla, napätia vozidla, dĺžky vedenia a odporúčania výrobcu. Orientačne sa pri menších pracovných svetlách často používa vodič 1,5 mm², pri výkonnejších rampách 2,5 mm² alebo viac. Pri dlhšom vedení alebo vyššom príkone zvoľte väčší prierez.
Môžem svetlo pripojiť priamo na batériu?
Áno, ale vždy cez poistku umiestnenú čo najbližšie k batérii. Priame zapojenie na batériu bez poistky je riziko požiaru pri skrate.
Prečo svetlo po inštalácii bliká alebo nesvieti správne?
Najčastejšia príčina je oxidovaný alebo nedotiahnutý spoj v kabeláži. Skontrolujte všetky spojky a kontakty multimetrom. Druhá častá príčina je poistka nevhodnej hodnoty — príliš nízka hodnota spôsobuje výpadky pri rozbehu svetla.
Musí mať pracovné svetlo homologizáciu ECE R10?
Pri moderných vozidlách a strojoch s elektronickými riadiacimi jednotkami a CAN-Bus sieťou odporúčame ECE R10 pri každom svetle. Svetlo bez tejto homologizácie môže zvyšovať riziko elektromagnetického rušenia elektroniky vozidla.
Môžem nainštalovať rampu sám alebo potrebujem servis?
Jednoduchú montáž zvládnete svojpomocne pri základnej zručnosti s elektroinštaláciou. Pri výkonnejších rampách, relé alebo zapojení do palubnej sústavy je bezpečnejšie obrátiť sa na autoelektrikára alebo servis. Chyba v elektrickej inštalácii môže poškodiť elektroniku vozidla alebo spôsobiť požiar.
Ako dlho trvá inštalácia?
Jednoduchá inštalácia jedného reflektora na pripravené miesto trvá 30 – 60 minút. Kompletná inštalácia LED rampy na kombajn alebo traktor vrátane kabeláže, relé a poistky trvá 2 – 4 hodiny.
Čo robiť, ak svetlo po inštalácii ruší rádio alebo navigáciu?
Skontrolujte, či má svetlo homologizáciu ECE R10. Ak nie, vymeňte ho za homologizovaný model. Ak svetlo ECE R10 má, skontrolujte, či v inštalácii nezostal starý reflektor bez tejto homologizácie — ten môže byť zdrojom rušenia.
Záver
Správna inštalácia pracovného LED svetla nie je komplikovaná — no niekoľko krokov rozhoduje o tom, či svetlo vydrží roky alebo začne robiť problémy pri prvej nočnej šichte. Správne dimenzovaná kabeláž, poistka na správnom mieste, utesnené spoje a svetlo s ECE R10 — to sú základy, ktoré sa pri rýchlych a lacných montážach často vynechávajú.
