Cúvacia kamera do 3. brzdového svetla – VW Crafter (2017-), MAN TGE, AHD/CVBS

Cúvacia kamera do 3. brzdového svetla – VW Crafter (2017-), MAN TGE, AHD/CVBS:

Cúvanie s veľkým úžitkovým vozidlom bez kamery znamená spoliehať sa len na zrkadlá a odhad. Pri VW Crafter od roku výroby 2017 a MAN TGE rieši toto slepé miesto kamera montovaná priamo do priestoru 3. brzdového svetla.

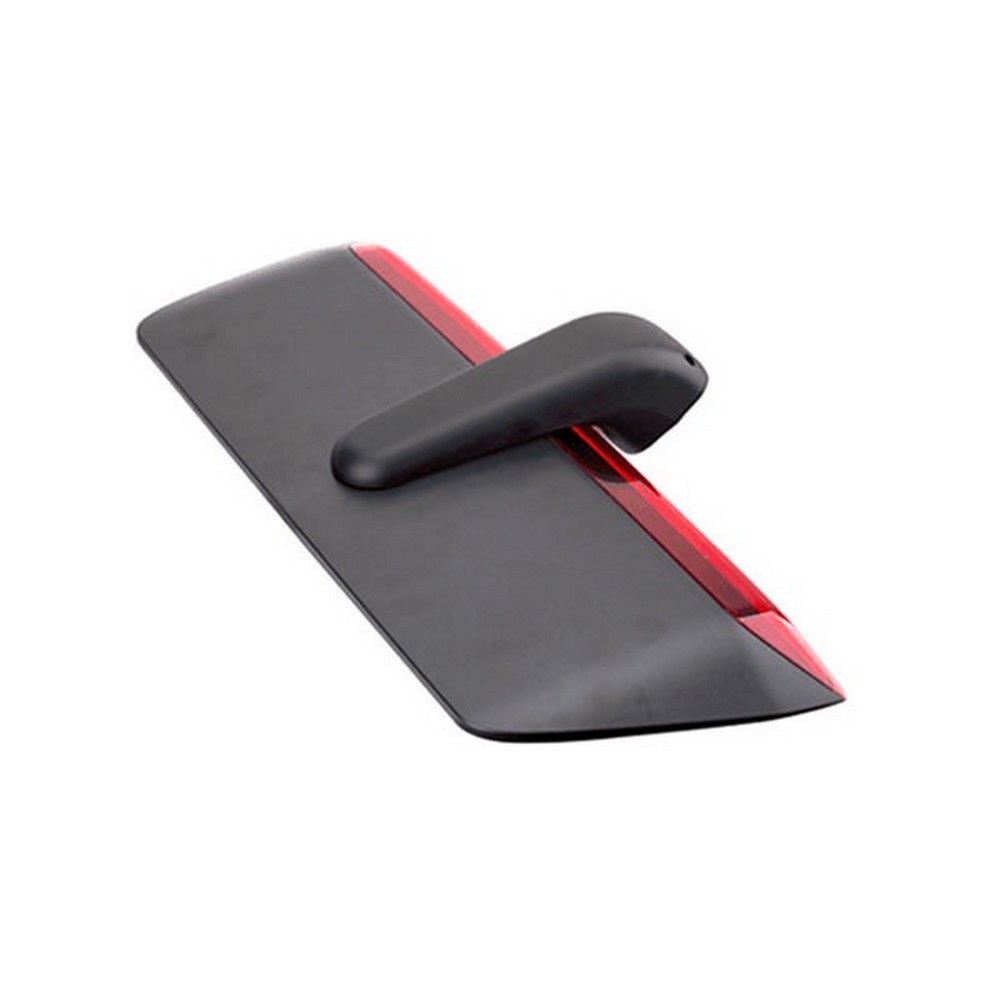

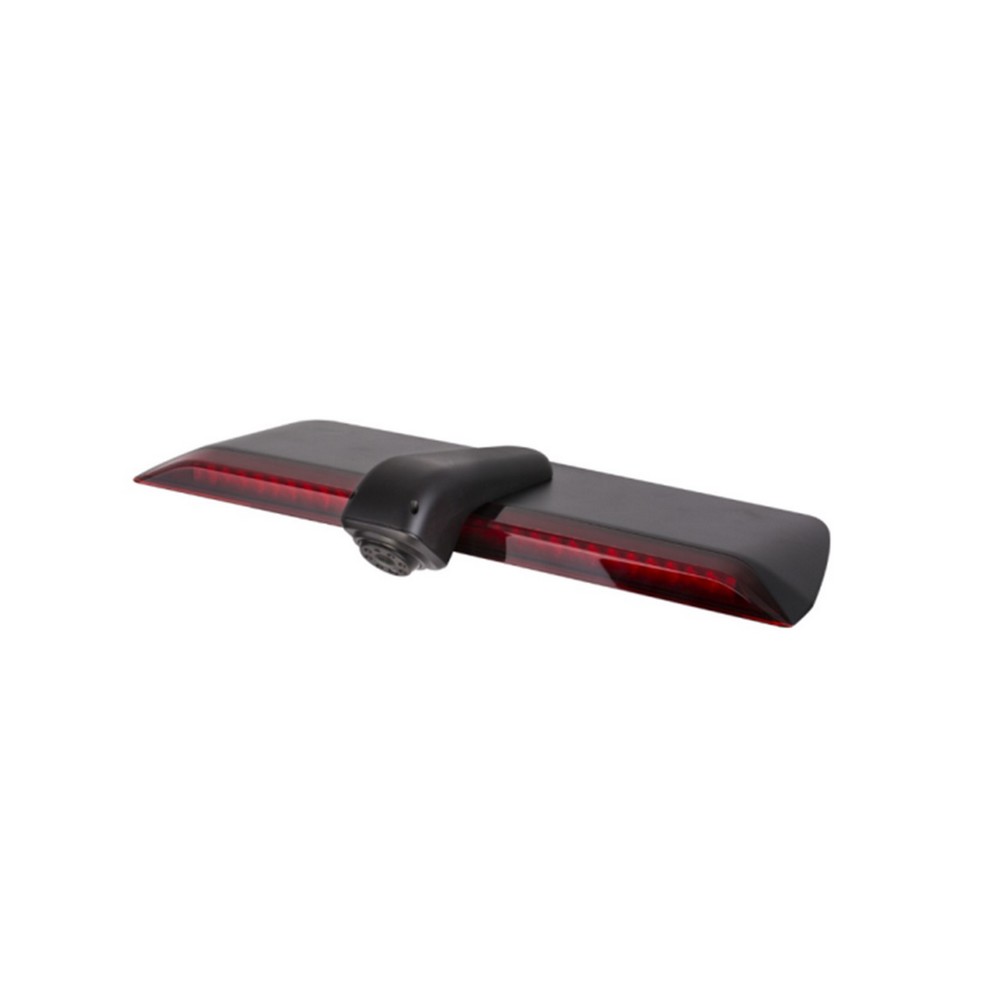

Inštalácia prebieha bez viditeľného zásahu do karosérie – pôvodný kryt brzdového svetla sa po osadení kamery vráti na svoje miesto. Obraz z kamery je zrkadlový, takže na monitore zodpovedá tomu, čo by vodič videl v spätnom zrkadle.

Kamera funguje aj za zníženej viditeľnosti vďaka IR prisvetleniu s dosahom 15 m (8× IR LED) a krytiu IP68. Prepínateľnosť medzi normami AHD a CVBS aj medzi PAL a NTSC umožňuje pripojenie k rôznym typom monitorov alebo k video adaptérom pre originálnu navigáciu vozidla.

Kľúčové vlastnosti:

• Kompletná montážna sada – súčasťou balenia je 10 m kábel, redukcia na RCA aj montážne šablóny, takže netreba dokupovať príslušenstvo.
• Kompatibilita s monitormi aj video adaptérmi – prepínanie medzi AHD a CVBS (prestrihnutím bielej slučky) umožňuje napojenie na originálnu navigáciu vozidla.
• Zrkadlový obraz so 130° uhlom záberu – zobrazuje priestor za vozidlom v rovnakej orientácii ako spätné zrkadlo.
• Nočné videnie do 15 m – 8 IR LED diód poskytuje prisvetlenie pri cúvaní za tmy.
• Nastaviteľný montážny uhol – kameru možno po inštalácii doladiť podľa výšky a sklonu vozidla.

Technické parametre:

• Homologácia: ECE R10 (elektromagnetická kompatibilita)
• Obrazový snímač: CMOS2399, NTSC / PAL
• TV systém: AHD / CVBS (prepínateľné)
• Snímací uhol: 130°
• Obraz: zrkadlový
• IR prisvetlenie: 15 m (8× IR LED)
• Krytie: IP68
• Nastavenie montážneho uhla: áno
• Prepnutie PAL/NTSC: prestrihnutím zelenej slučky
• Prepnutie CVBS/AHD: prestrihnutím bielej slučky
• Rozmery kamery: 205 × 60 × 63 × 13 mm
• Pracovná teplota: −20 °C až +70 °C

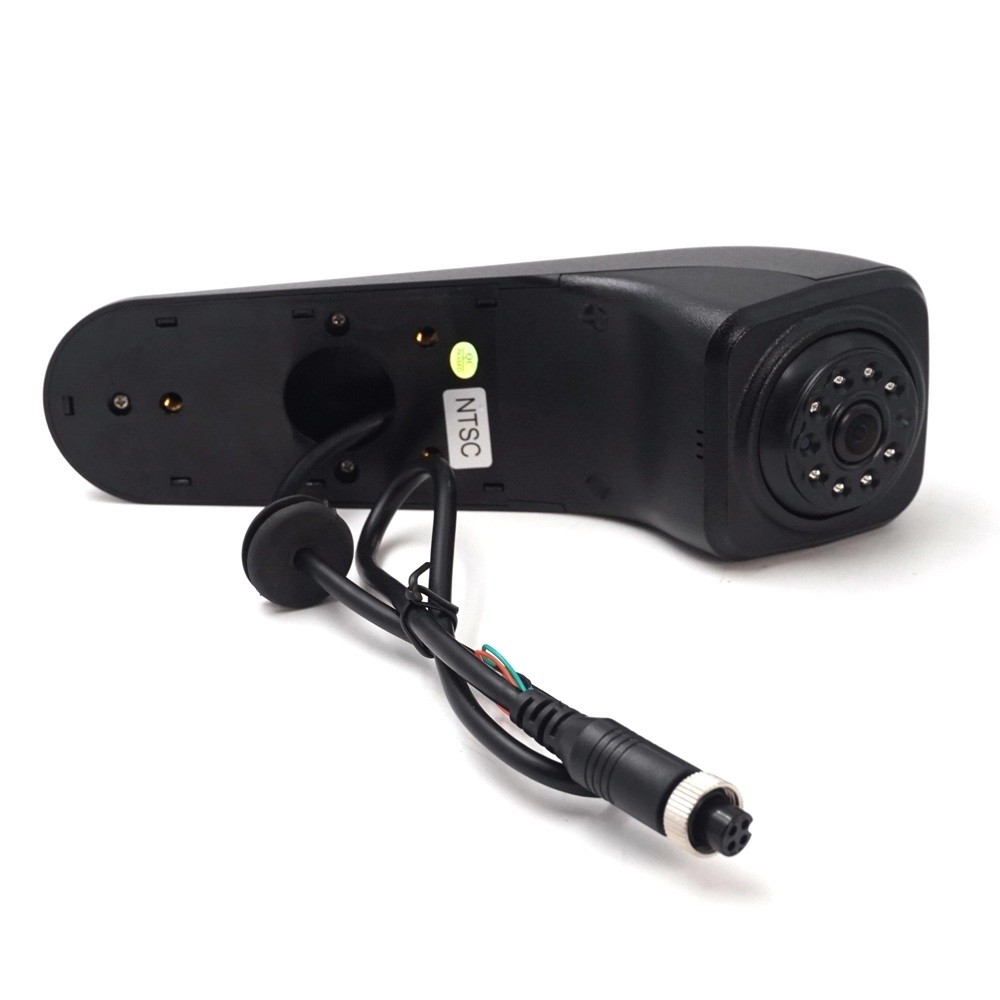

• Pripojenie: 4PIN konektor (redukcia na RCA súčasťou balenia)
• Vykružovací priemer: 20,5 mm
• Napájacie napätie: 12 V
• Dĺžka kábla: 10 m (4PIN)

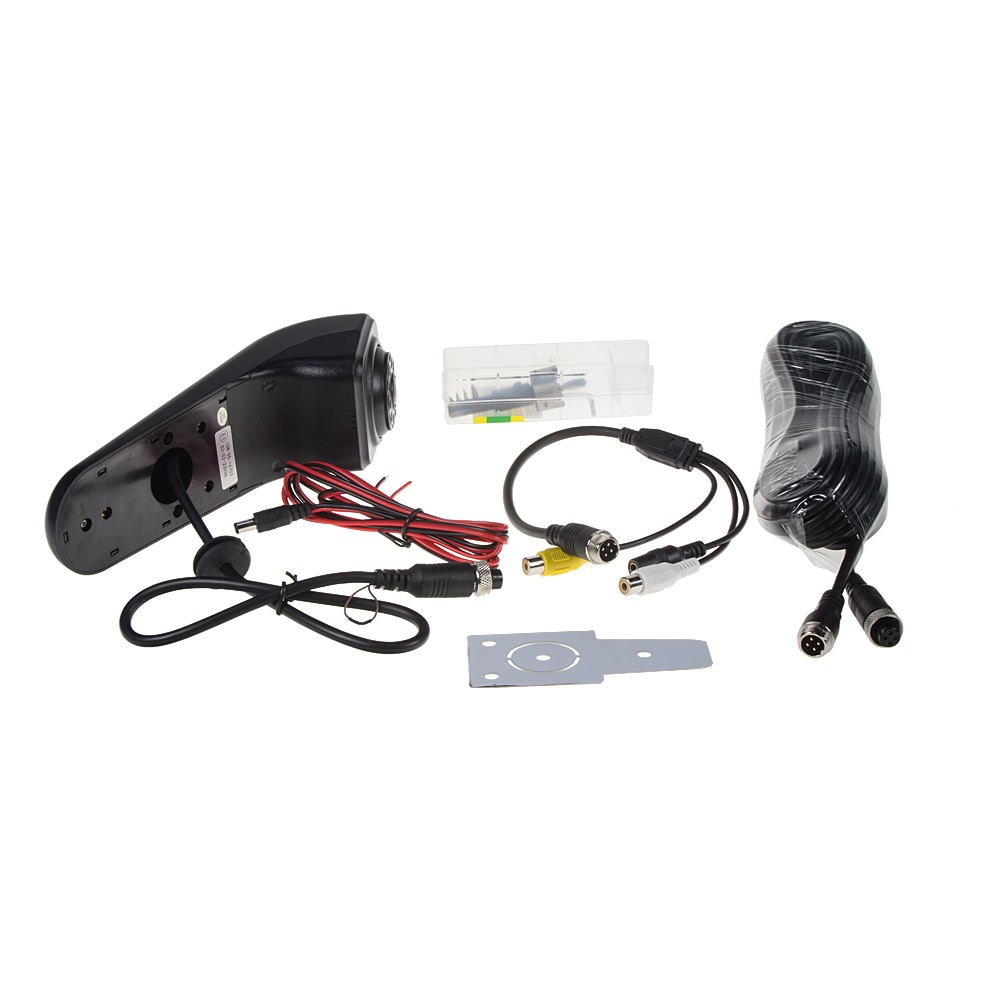

Obsah balenia:

• 1× kamera
• 1× 4PIN kábel 10 m
• 1× redukcia 4PIN – RCA (Cinch)
• 2× montážna šablóna

Najčastejšie otázky (FAQ)

Pre ktoré vozidlá je kamera určená?
Kamera je určená pre VW Crafter od roku výroby 2017 a MAN TGE, montuje sa do priestoru 3. brzdového svetla.
Aký je obraz z kamery?
Obraz je zrkadlový, čo zodpovedá zobrazeniu v spätnom zrkadle a je štandardom pre cúvacie kamery.
Dá sa kamera pripojiť k originálnej navigácii vozidla?
Áno, prepnutím normy z CVBS na AHD (prestrihnutím bielej slučky) je kamera kompatibilná s video adaptérmi pre originálnu navigáciu.
Funguje kamera aj v noci?
Áno, kamera má IR prisvetlenie s dosahom 15 m vďaka 8 IR LED diódam.
Je kamera odolná voči vode a prachu?
Áno, kamera má krytie IP68.
Čo je súčasťou balenia?
Balenie obsahuje kameru, 10 m 4PIN kábel, redukciu na RCA konektor a dve montážne šablóny.

Upozornenie:

• kamera je určená pre neoriginálne (domontované) rádiá s CINCH AV vstupom, alebo pre prídavné monitory s CINCH / 4-PIN vstupom
• použitie s originálnym rádiom môže vyžadovať zapojenie video adaptéru pre parkovaciu kameru!
