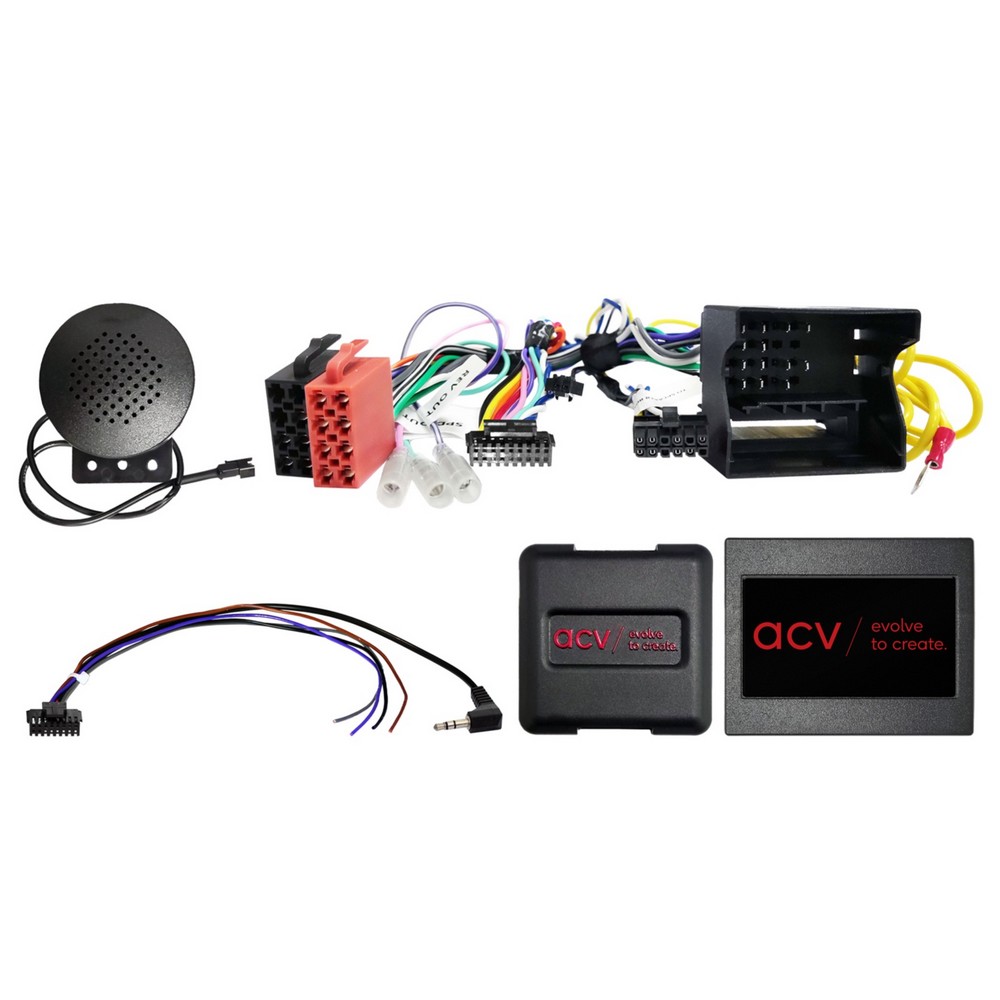

Adaptér OEM ovládania z volantu - BMW / Mini (2001->) 40Pin Most CAN/PDC

Adaptér OEM ovládania z volantu - BMW / Mini (2001->) 40Pin Most CAN/PDC:

• Adaptér slúži na využitie originálneho diaľkového ovládania na volante na ovládanie dodatočne namontovaného autorádia s ISO konektorom do vozidiel BMW/Mini s 40-pinovým MOST konektorom a CAN/PDC (OEM parkovacími senzormi).
• V závislosti od vybavenia vozidla a rozsahu funkcií a softvéru dodatočne montovaného autorádia môžu byť niektoré ovládacie funkcie vynechané alebo nahradené inými funkciami.
• Porovnajte vyobrazené konektory káblového zväzku s konektormi vo vašom vozidle a uistite sa, že opticky a technicky zodpovedajú.
• Skontrolujte, či bola pôvodne nainštalovaná niektorá z uvedených hlavných jednotiek OEM.
• Pred konečnou montážou skontrolujte aj funkčnosť vozidla, nastavenie vozidla a funkčnosť SWC (ovládanie z volantu).

Technické parametre:

• pripojenie: CAN Bus
• konektor: 40-pinový Quadlock BMW
• konektor: OEM SWC > 3,5mm Jack / voľný vodič
• konektor: +12V trvalý prúd žltý vodič
• vozidlá bez iDrive
• vozidlá bez OEM zosilňovača MOST
• vozidlá s OEM zosilňovačom MOST: použite položku: 52xbm012
• Podpora PDC / akustickej signalizácie OEM
• nastavenie DIP prepínačov pre výrobcov dodatočne inštalovaného zariadenia (viď manuál)

Sú k dispozícii nasledujúce signály:

• červený vodič: +12V svorka zapaľovania 15
• oranžový vodič: +12V svorka osvetlenia 58
• fialový/biely vodič: +12V signál spiatočky
• ružový vodič: signál rýchlostného impulzu
• zelený vodič: signál parkovacej brzdy GND
• zaťažiteľnosť výstupov: max. 250 mA
• požadovaný prúd viac ako 250 mA:
• Odpor cievky 1 relé min. 75 Ohmov
• Odpor cievky 2 relé min. 150 Ohmov

Podrobná kompatibilita:

• BMW 1 series (E81/E82/E87/E88)  [03/2004 - 10/2013]*
• BMW 3 series (E90/E91/E92/E93)  [03/2005 - 10/2013]*
• BMW 5 series (E60/E61)  [07/2003 - 07/2010]*
• BMW 6 series (E63/E64)  [09/2004 - 11/2010]
• BMW 7 series (E65/E66)  [08/2001 - 11/2008]
• BMW X1 (E84)  [10/2009 - 06/2015]
• BMW X5 (E70)  [03/2007 - 09/2013]*
• BMW X6 (E71/E72)  [05/2008 - 06/2014]*
• BMW Z4 (E89)  [05/2009 - 08/2016]
• BMW Mini (R55/R56/R57/R58/R59)  [11/2006 - 05/2015]**
• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu byť funkčne nekompatibilné.
• *vozidlá s originálnym zosilňovačom MOST SWC BMW radu 1/3/5/X5/X6 40pinový zosilňovač Quadlock MOST > položka: 42xbm012
• **OEM displej tachometra nie je podporovaný
