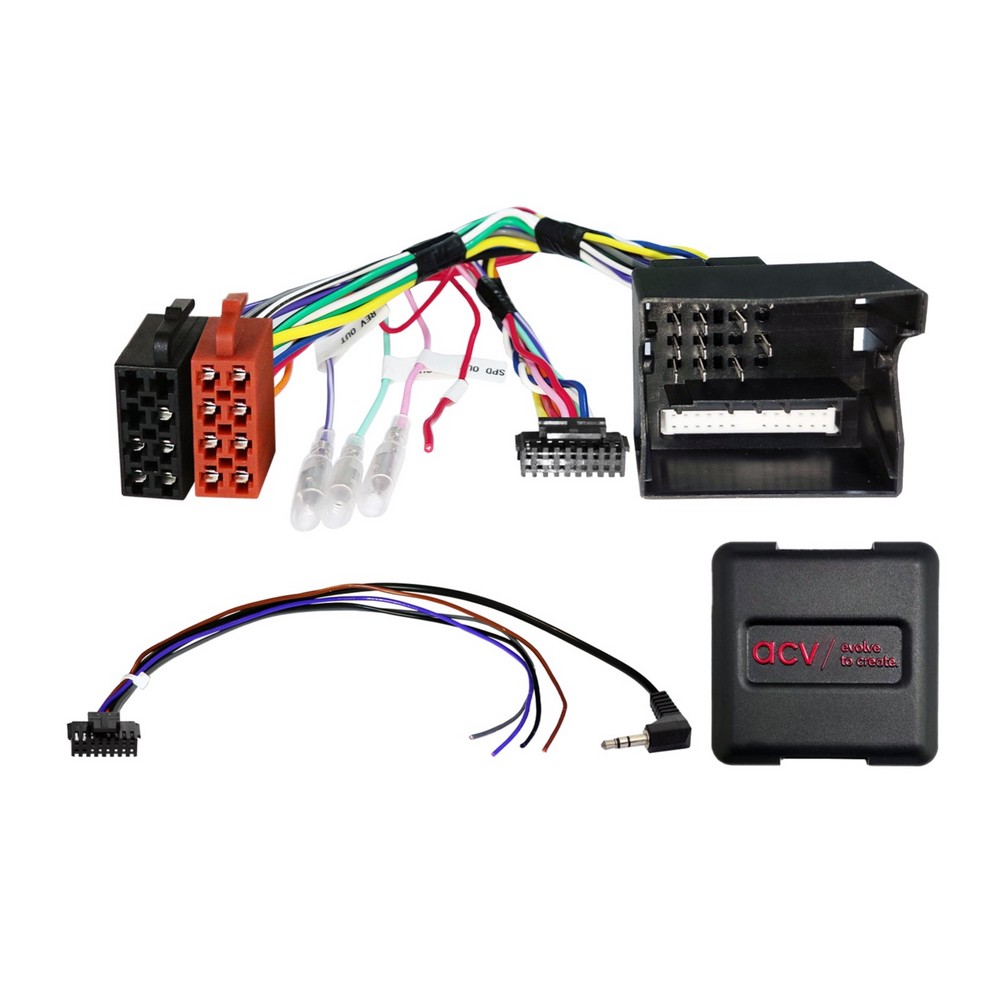

Adaptér OEM ovládania z volantu - Opel Corsa (2009-2014)

Adaptér OEM ovládania z volantu - Opel Corsa (2009-2014):

• adaptér slúžiaci na pripojenie neoriginálneho autorádia na OEM ovládanie z volantu vo vozidlách Opel Corsa s OEM autorádiom CD30 / CDC40 / CD50 / CD70 s Fakra konektorom a ovládaním na volante
• ku adaptéru ovládania z volantu je potrebné dokúpiť kábel na pripojenie podľa typu montovaného autorádia napr. Alpine, Pioneer, Clarion...
• adaptér je rozdelený na dve časti, adaptér pre daný typ automobilu a adaptér pre pripojenie autorádia
• toto riešenie umožňuje vyššiu flexibilitu pri výmene originálneho autorádia za neoriginálne
• ku adaptéru ovládania z volantu je potrebné dokúpiť kábel na pripojenie podľa typu montovaného autorádia napr. Alpine, Pioneer, Clarion.... - súvisiaci tovar

K dispozícii sú nasledujúce signály:

• červená: +12 V svorkovnica zapaľovania 15
• oranžová: +12 V svorkovnica osvetlenie 58
• fialová/biela: +12 V signál spiatočky
• ružová: signál pulznej rýchlosti
• zelená: GND signál parkovacej brzdy
• výstupy zaťažiteľnosti: max. 250 mA
• požadovaný prúd viac ako 250 mA:
• 1 odpor cievky relé min. 75 Ohm
• 2 odpor cievky relé min. 150 Ohm

Pripojenie:

• CAN Bus
• konektor: 40 Pin Quadlock Opel
• konektor: OEM SWC > 3,5mm Jack / voľný vodič
• konektor: záložné napájanie > voľný vodič
• vozidlá s CD30 / CD 30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM HU
• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu byť funkčne nekompatibilné.
• pripojenie voľného vodiča:
• červený: +12V zapaľovacia svorka 15 poistková skrinka
• vozidlá s poruchou rozhrania po dlhšej dobe prevádzky:
• 1: OEM HU musí byť znovu pripojené
• 2: CAN Bus musí byť vypnutý
• 3: Alternatívna odbočka CAN Bus: 32-pinový konektor OEM displeja Can High / Can Low > Pin 20 / Pin 23
• 4: Alternatívna odbočka CAN Bus: Comfort CAN pri klimatizačnom systéme
• podporované nastavenia vozidla (pozri príručku)
• nastavenie DIP prepínačov pre výrobcov dodatočne montovaných zariadení (viď príručka)

Adaptér OEM ovládania z volantu určený pre vozidlá:

• Opel Corsa  [2009-2014]
