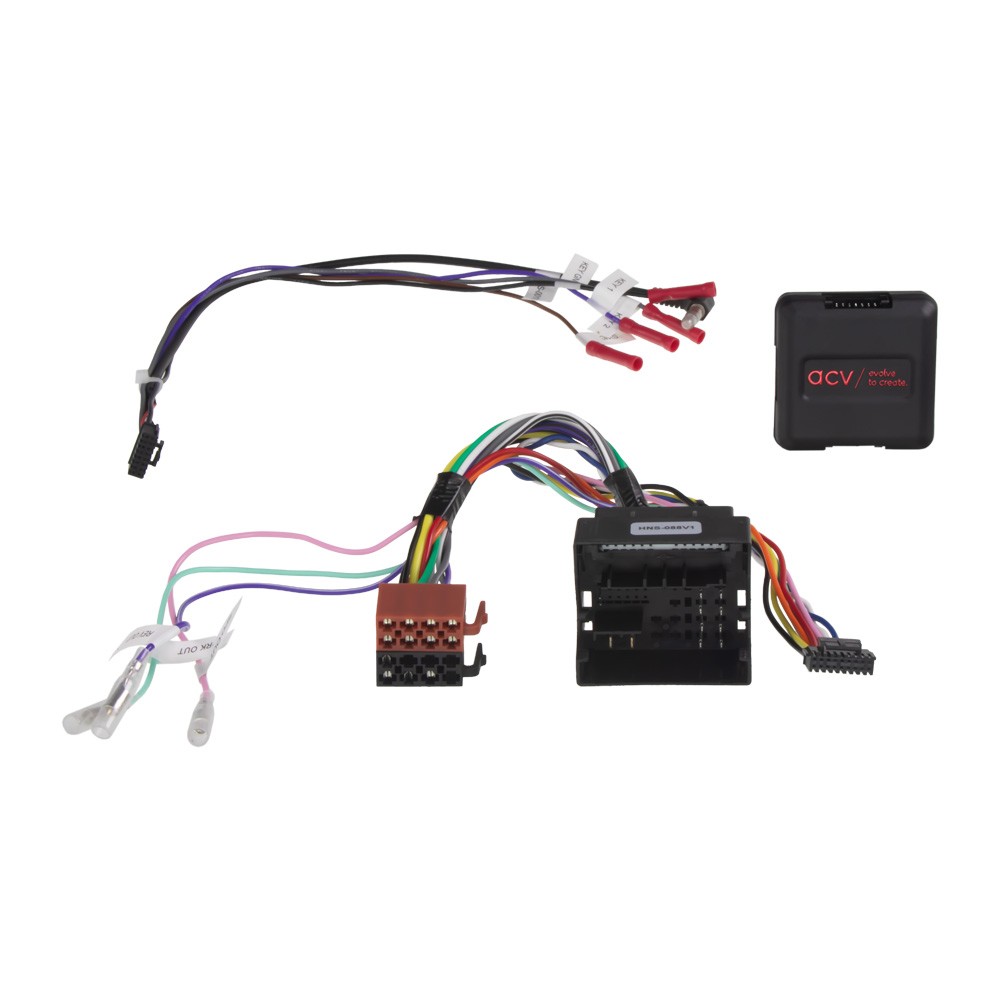

Adaptér OEM ovládania z volantu - Seat / Škoda / VW (2015->) so systémom MIB-PQ

Adaptér OEM ovládania z volantu - Seat / Škoda / VW  (2015->) so systémom MIB-PQ:

• Adaptér slúži na využitie originálneho diaľkového ovládania na volante na ovládanie dodatočne namontovaného autorádia s ISO konektorom do vozidiel Volkswagen s multimediálnym systémom MIB-PQ s Fakra konektorom.
• Adaptér podporuje aj tlačidlá na volante pre ovládanie handsfree sady u autorádií, ktoré túto funkciu umožňujú (Alpine, Clarion, Kenwood, Pioneer a Zenec).
• Zároveň z Can-Bus zbernice adaptér vyvedie analógové signály: zapaľovanie, osvetlenie, spiatočka, ručná brzda a rýchlostný signál.
• V závislosti od vybavenia vozidla a rozsahu funkcií a softvéru dodatočne montovanej jednotky môžu byť niektoré ovládacie funkcie vynechané alebo nahradené inými funkciami.
• Porovnajte zobrazené konektory káblového zväzku s konektormi vo vašom vozidle a uistite sa, že sú opticky aj technicky kompatibilné.
• Skontrolujte, či bola pôvodne nainštalovaná jedna z uvedených OEM hlavných jednotiek.
• Pred finálnou montážou skontrolujte aj funkčnosť vozidla, nastavenie vozidla a funkčnosť SWC.

Poznámky:

• konektor CAN Bus: 52 Pin Quadlock VAG
• konektor: OEM SWC > 3,5mm Jack / voľný vodič
• vozidlá Seat / Škoda / VW so systémom MIB-PQ
• vozidlá Seat Mii (AA) / Škoda Citigo (iv) (AA) / VW UP! (AA) - monitor na palubnej doske nie je podporovaný
• nastavenie vozidla nie je podporované
• E-Call nie je podporovaný
• nastavenie dip prepínača pre výrobcov dodatočne montovaného zariadenia (viď manuál)
• K dispozícii sú nasledujúce signály:
• červená: +12 V svorkovnica zapaľovania 15
• oranžová: +12 V svorkovnica osvetlenie 58
• fialová/biela: +12 V signál spiatočky
• ružová: signál pulznej rýchlosti
• zelená: GND signál parkovacej brzdy
• zaťažiteľnosť výstupov: max. 250 mA
• požiadavka na prúd viac ako 250 mA: 1 relé - odpor cievky min. 75 Ω / 2 relé - odpor cievky min. 150 Ω
• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu byť funkčne nekompatibilné

Podrobná kompatibilita:

• Seat Alhambra II (7N) 06/2016 - 08/2019
• Seat Mii (AA) 05/2017 - 06/2019
• Seat Mii (AA) 01/2020 - 02/2021
• Skoda Citigo (AA) 05/2017 - 06/2019*
• Skoda Citigo iv (AA) 01/202 - 08/2021*
• VW Amarok (2H) 09/2016 - 07/2020**
• VW Beetle (16) 06/2016 - 03/2018
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Crafter II (SY/SZ) 03/2017 - 2024
• VW Grand California (SY/SZ) 03/2019 - 2024
• VW Sharan II (7N) 07/2015 - 10/2021
• VW Tiguan II (5N) 05/2016 - 05/2021
• VW T6 (7HC) 07/2015 - 08/2019***
• VW UP! (AA) 07/2016 - 12/2022****
• VW e-UP! (AA) 08/2016 - 08-2023****
• *vozidlá s LG Anatel L169SK2 OEM HU
• **vozidlá s kombinovaným HU a CD v palubnej doske
• ***vozidlá bez Composition Audio MIB Entry OEM HU s predným AUX/SD/USB
• ****vozidlá bez OEM zosilňovača
