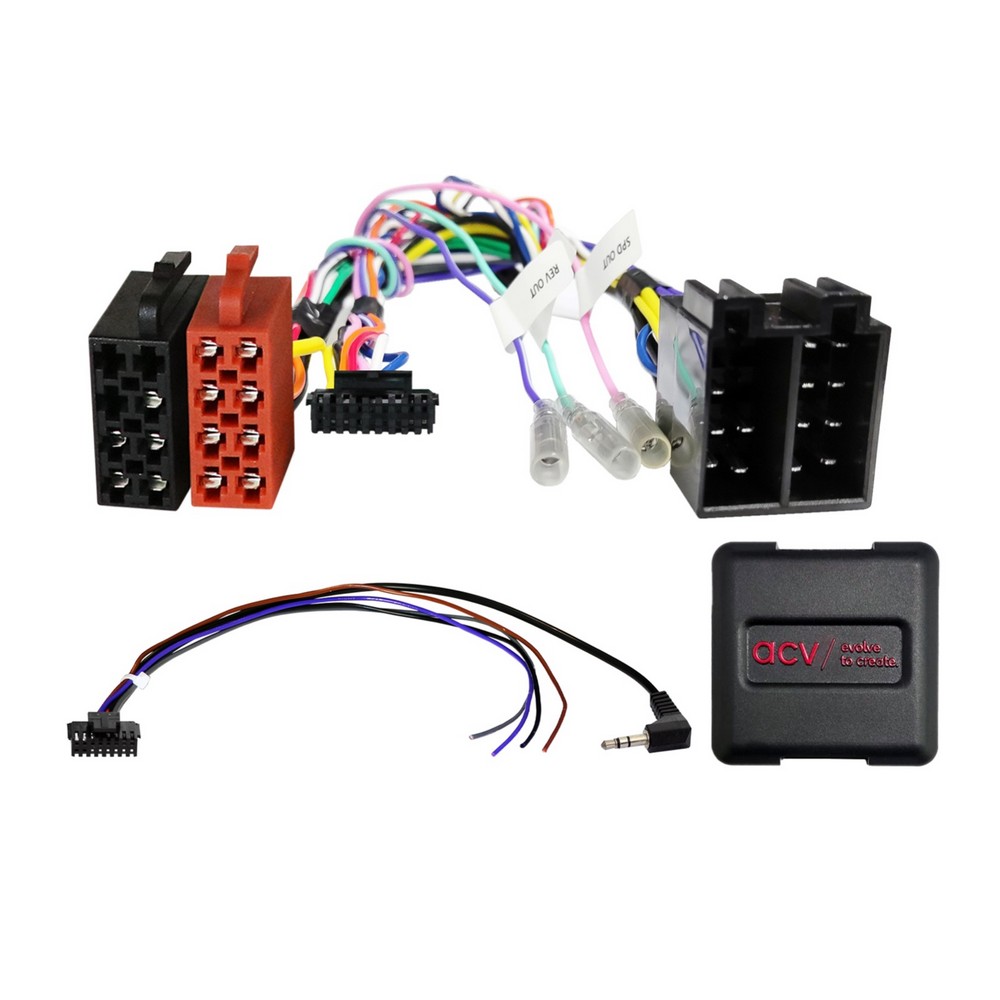

Adaptér OEM ovládania z volantu - Mercedes / Volkswagen Crafter (2004->)

Adaptér OEM ovládania z volantu - Mercedes / Volkswagen Crafter (2004->) ISO:

• Adaptér slúži na využitie originálneho diaľkového ovládania na volante na ovládanie dodatočne namontovaného autorádia s ISO konektorom do vozidiel Mercedes, Smart a Volkswagen s OEM autorádiom Audio 10 s ISO konektorom a CAN-Bus ovládaním (nedá sa použiť pri modeloch s Audio 15).
• Adaptér podporuje aj tlačidlá na volante pre ovládanie handsfree sady u autorádií, ktoré túto funkciu umožňujú (Alpine, Clarion, Kenwood, Pioneer a Zenec).
• Zároveň z CAN-Bus zbernice adaptér vyvedie analógové signály: zapaľovanie, osvetlenie, spiatočka a rýchlostný signál.
• Pokiaľ malo vozidlo originálne autorádio, ide konektor napojiť rovno bez ďalších úprav.
• Pokiaľ bolo vozidlo s prípravou pre neoriginálne autorádio je nutné priviesť k adaptéru signály CAN-low - biely vodič a CAN-high - modrý vodič.

Upozornenie:

• V závislosti od vybavenia vozidla a rozsahu funkcií a softvéru dodatočne montovaného HU môžu byť niektoré ovládacie funkcie vynechané alebo nahradené inými funkciami.
• Porovnajte zobrazené konektory káblového zväzku s konektormi vo vašom vozidle a uistite sa, že sú opticky aj technicky kompatibilné.
• Skontrolujte, či bol pôvodne nainštalovaný niektorý z uvedených originálnych autorádií.
• Pred finálnou montážou skontrolujte aj funkčnosť vozidla, nastavenie vozidla a funkčnosť SWC.

Poznámky:

• CAN-Bus pripojenie
• konektor: ISO
• vozidlá s CAN-Bus v napájacom konektore ISO
• vozidlá Mercedes s 1-DIN Audio 5 Audio OEM hlavnou jednotkou
• vozidlá Smart s 1-DIN OEM CD hlavnou jednotkou
• vozidlá VW s 1-DIN RCD2001 OEM hlavnou jednotkou
• vozidlá s prázdnou palubnou doskou - skontrolujte pripojenie CAN-Bus a priradenie ISO konektora meraním pred inštaláciou:
• nesprávne pripojenie poškodí rozhranie
• Vozidlá bez priradenia ISO konektora:
• Pin 7: + 12 V prúdová svorka zapaľovania 15
• Pin 6: + 12 V svorka osvetlenia 58
• vozidlá s odlišným pripojení CAN zbernice:
• - hnedo-červená krútená > modrá krútená: CAN-high
• - hnedá krútená > biela krútená: CAN-low
• CAN zbernice v rozvádzači CAN zbernice pod krytom prahu
• CAN zbernice pri klimatizácii
• signál spiatočky + 12 V nie je vždy podporovaný:
• signál spiatočky na strane vodiča > kábel biela / modrá - alternatíva
• K dispozícii sú nasledujúce signály:
• Importované vozidlo alebo vozidlo s odlišným softvérom môže byť funkčne nekompatibilné!
• červená: + 12 V svorkovnica zapaľovania 15
• oranžová: + 12 V svorkovnica osvetlenia 58
• fialová / biela: + 12 V signál spiatočky
• zelená: GND signál parkovacej brzdy
• celkový výstupný prúd: max. 100 mA
• požadovaný prúd viac ako 100 mA:
• 1 odpor cievky relé min. 75 Ohm
• 2 odpor cievky relé min. 150 Ohm

Adaptér OEM ovládania z volantu pre vozidlá:

• Mercedes A-class (C169/W169)  [10/2004 - 04/2008]
• Mercedes A-class (C169/W169)  [06/2008 - 06/2012]
• Mercedes B-class (T245)  [07/2005 - 04/2008]
• Mercedes B-class (T245)  [04/2008 - 09/2011]
• Mercedes C-class (CL203 / S203 / W203)  [02/2004 - 09 /2007]
• Mercedes Sprinter (W906)  [04/2006 - 08/2013]
• Mercedes Sprinter (W906)  [08/2013 - 05/2018]
• Mercedes Vito/Viano (W639)  [04/2006 - 08/2010]
• Mercedes Vito/Viano (W639)  [09/2010 - 03 /2014]
• Smart For Four (W454)  [01/2004 - 04/2007]
• VW Crafter I (2EC/2EK/2F)  [03/2006 - 07/2011]
• VW Crafter I (2EC/2EK/2F)  [07/2011 - 11/2016]
