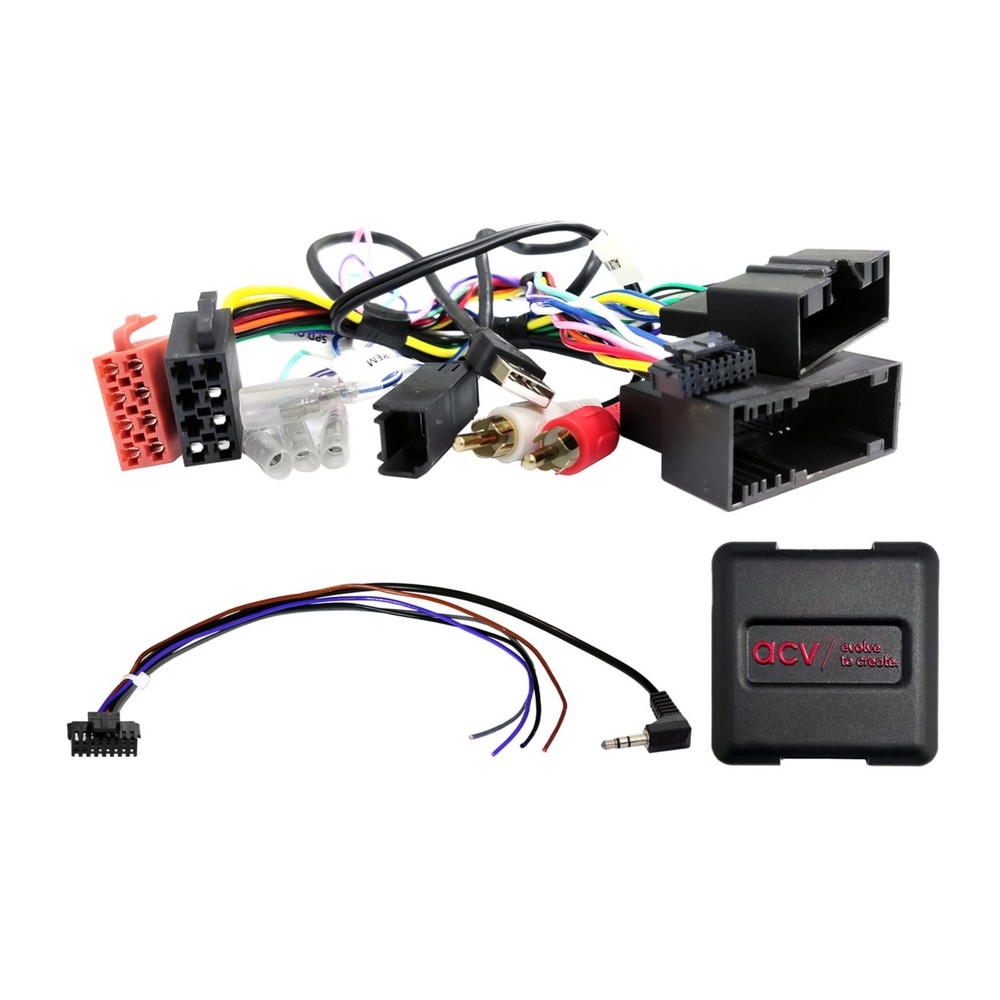

Adaptér OEM ovládania z volantu - Ford Everest / Ranger / Transit (2015->)

Adaptér OEM ovládania z volantu - Ford Everest / Ranger / Transit (2015->):

• Adaptér slúži na využitie originálneho diaľkového ovládania na volante na ovládanie dodatočne namontovaného autorádia s ISO konektorom do vozidiel Ford s OEM autorádiom.
  Zároveň z Can-Bus zbernice adaptér vyvedie analógové signály: zapaľovanie, osvetlenie, spiatočka a rýchlostný signál.
• Adaptér zabezpečuje, že môžete bez problémov integrovať moderné autorádio do vášho vozidla bez straty funkcionality originálneho ovládania na volante.
• Tento adaptér je ideálnym riešením pre majiteľov vozidiel Ford, ktorí chcú modernizovať svoj audio systém bez obáv zo straty pohodlia a intuitívnosti pôvodného ovládania na volante.
• Zabezpečte si plynulú integráciu nového autorádia s vaším Fordom, pričom si zachováte všetky obľúbené funkcie.

Upozornenie:

• Porovnajte vyobrazené konektory zväzku s konektormi vo vašom vozidle a uistite sa, že opticky a technicky zodpovedajú.
• Skontrolujte, či bola pôvodne inštalovaná niektorá z uvedených OEM hlavných jednotiek.
• Pred konečnou montážou taktiež skontrolujte funkčnosť vozidla, nastavenie vozidla a funkčnosť SWC.

Technické parametre:

• CAN zbernice
• konektor: 24-pinový konektor Ford
• konektor: OEM SWC > 3,5 mm jack / voľný vodič
• konektor: OEM AUX > RCA červený/biely
• konektor: USB OEM > USB-A
• vozidlá s tlačidlom OK a/alebo hlasovým ovládaním
• vozidlá s OEM displejom
• vozidlá s funkciou SYNC nie sú podporované
• nastavenie dátumu/času nie je podporované
• nastavenie vozidla nie je podporované
• nastavenie DIP prepínačov pre výrobcov dodatočne montovaného zariadenia (viď návod)
• K dispozícii sú nasledujúce signály:
• reimportované vozidlá alebo vozidlá s odlišným softvérom môžu byť funkčne nekompatibilné.
• červená: +12 V svorka zapaľovania 15
• oranžová: +12 V svorka osvetlenia 58
• fialová/biela: +12 V signál spiatočky
• ružová: signál pulznej rýchlosti
• zelená: GND signál parkovacej brzdy
• výstupy zaťažiteľnosti: max. 250 mA
• Prúdová spotreba viac ako 250 mA:
• 1 relé odpor cievky min. 75 Ohm.
• 2 relé cievka odpor 150 Ohm min.

Podrobná kompatibilita:

• Ford Everest 2015 - 2020
• Ford Ranger (2AB) 01/2016 - 01/2019
• Ford Ranger (2AB) 01/2019 - 2021
• Ford Transit Custom (FAC/FAD) 06/2016 - 01/2018*/**
• Ford Transit (V363) (FCA/FAD) 06/2016 - 06/2019*/***
• *OEM USB/AUX nie je podporované
• **vozidlá s Euro 6
• **vozidlá s Euro 5 > položka: 42xfo008
• **vozidlá bez OEM displeja > položka: 42xfo015
• ***Inštalácia OEM displeja nie je podporovaná rádiovým panelom: OEM displej musí zostať pripojený

Adaptér ovládnia z volantu je vhodný pre vozidlá:

• Ford Ranger  [2015- (VI)]
• Ford Transit  [05/2014- (VIII)]
• Ford Everest  [2015 - 2020]
