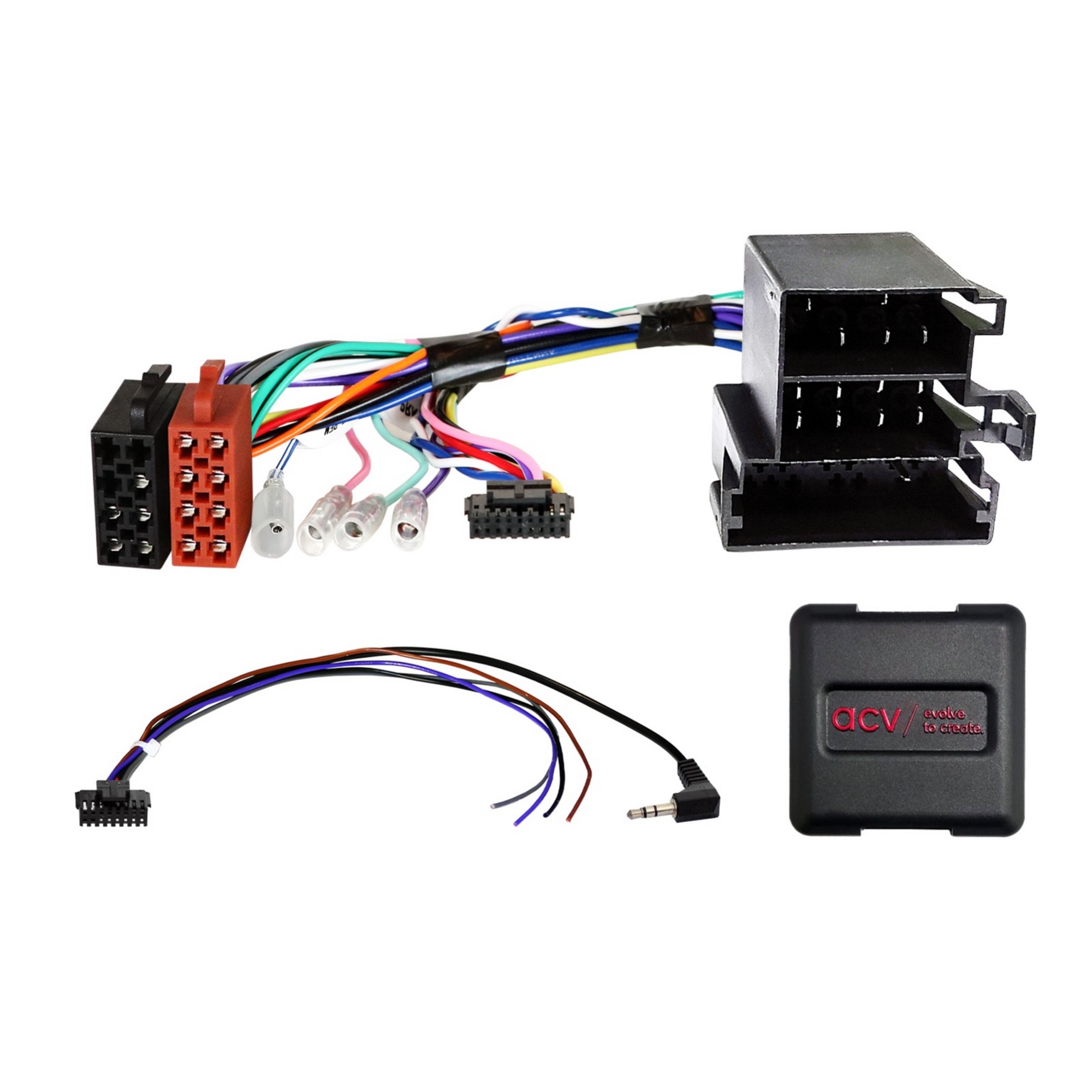

Adaptér OEM ovládania z volantu - Alfa Romeo / Citroen / Fiat / Ford / Opel / Peugeot (2003->) s miniISO

Adaptér OEM ovládania z volantu - Alfa Romeo / Citroen / Fiat / Ford / Opel / Peugeot (2003->) s miniISO´:

• Tento adaptér umožňuje používanie pôvodného diaľkového ovládania na volante pre ovládanie neoriginálneho rádia s ISO konektorom vo vozidlách Alfa Romeo, Citroen, Fiat, Ford, Opel a Peugeot s mini ISO konektorom.
• Podpora adaptéra a dostupné funkcie môžu variť v závislosti od modelu rádia a vozidla, pričom môže dôjsť k výpadku niektorých funkcií alebo ich náhrade inými, v závislosti od kompatibility s novou hlavnou jednotkou.
• V závislosti od zariadenia vozidla sa rozsah funkcií a softvéru môžu ďalšie hlavné jednotky vynechať alebo nahradiť inými funkciami.

Použitie:

• Porovnajte zobrazené káblové konektory s konektormi vo vašom vozidle a uistite sa, že sa zhodujú vizuálne aj technicky.
• Skontrolujte, či boli pôvodne nainštalované niektoré rádiá OEM.
• Pred konečnou zostavou tiež skontrolujte funkčnosť vozidla, nastavenia vozidla a SWC).

Technické parametre:

• pripojenie: zbernica CAN
• konektor: ISO / Mini ISO
• konektor: ISO: OEM SWC > 3,5 mm Jack / voľný vodič
• modrý: +12V spínanie zosilňovača
• vozidlá s Blaupunkt / Delphi / VDO OEM HU
• vozidlá so zbernicou CAN v napájacom konektore ISO
• vozidlá bez analógového SWC v mini ISO konektore C-2
• vozidlá bez Visteon / Daiichi / UConnect OEM jednotky
• vozidlá bez satelitnej navigácie Magneti Marelli OEM
• vozidlá s Blue&Me > modul Blue&Me musí zostať nainštalovaný
• vozidlá s OEM aktívnym systémom (zosilňovačom): použite navyše adaptér ISO>ISO > 27005
• Nastavenie dip prepínača výrobcu dodatočne namontovaného zariadenia (nahliadnite do návodu na obsluhu)

K dispozícii sú nasledujúce signály:

• U reimportovaných vozidiel alebo vozidiel s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
• červený vodič: +12V svorka zapaľovania 15
• oranžový vodič: +12V svorka osvetlenia 58
• fialovo/biely vodič: +12V signál spätného chodu
• ružový vodič: rýchlostný pulzný signál
• zelený vodič: GND signál parkovacej brzdy
• zaťažiteľnosť výstupov: max. 250 mA
• prúdová požiadavka viac ako 250 mA:
• odpor cievky 1 relé min. 75 Ohmov.
• odpor cievky 2 relé 150 Ohm min.

Podrobná kompatibilita:

• Alfa Romeo Giulietta (940) 05/2010 - 10/2013**
• Alfa Romeo MiTo (955) 09/2008 - 10/2013***
• Citroen Jumper (250) 11/2011 - 05/2014**
• Citroen Nemo (A.) 08/2008 - 12/2015
• Citroen Relay (250) 2011 - 2014
• Fiat 500 (ZAF 312) 10/2007 - 07/2015
• Fiat Doblo (ZAF 263) 02/2010 - 01/2015
• Fiat Ducato (ZAF 250) 06/2011 - 05/2014*
• Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
• Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
• Fiat Idea (ZAF 350) 11/2005 - 01/2008
• Fiat Punto (ZAF 199) 05/2010 - 12/2010
• Fiat Punto (ZAF 199) 01/2011 - 01/2012
• Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
• Fiat Qubo (ZAF 225) 09/2008 - 07/2016
• Ford Ka (RU8) 02/2009 - 05/2017
• Opel Combo D (Combo D) 01/2012 - 08/2018
• Peugeot Bipper (A) 12/2007 - 12/2015
• Peugeot Boxer (Y) 07/2011 - 05/2014*
• *vozidlá s 8 tlačidlami / funkciami SWC
• *vozidlá s Delphi 2-DIN OEM jednotkou lesklá čierna s centrálnym ovládacím gombíkom
• **vozidlá s Bosch OEM jednotkou
• ***vozidlá s Blaupunkt OEM jednotkou

Adaptér ovládania z volantu je vhodný pre vozidlá:

• Alfa Romeo Giulietta  [04/2010-2013]
• Alfa Romeo MiTo  [09/2008-2013]
• Citroën Jumper  [04/2006-2014 (II)]
• Citroën Nemo  [od 02/2008-]
• Fiat 500  [od 10/2007-]
• Fiat Dobló  [11/2009-2015 (II)]
• Fiat Ducato  [07/2006-2014 (III)]
• Fiat Fiorino  [od 11/2007- (III)]
• Fiat Grande Punto  [10/2005-2012]
• Fiat Idea  [od 12/2003-]
• Fiat Punto EVO  [07/2008-2012]
• Fiat Qubo  [od 02/2008-]
• Ford Ka  [od 10/2008- (II)]
• Opel Combo  [od 02/2012- (III)]
• Peugeot Bipper  [od 02/2008-]
• Peugeot Boxer  [2006-2013 (III)]
